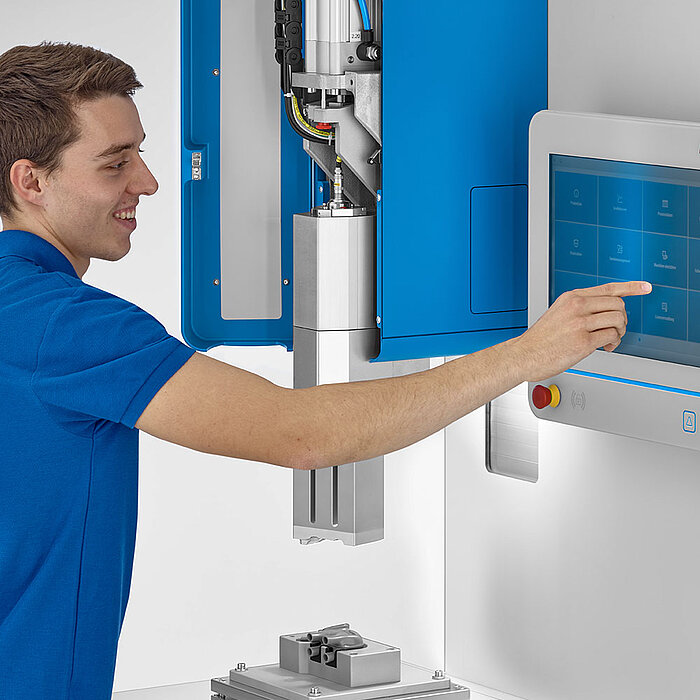

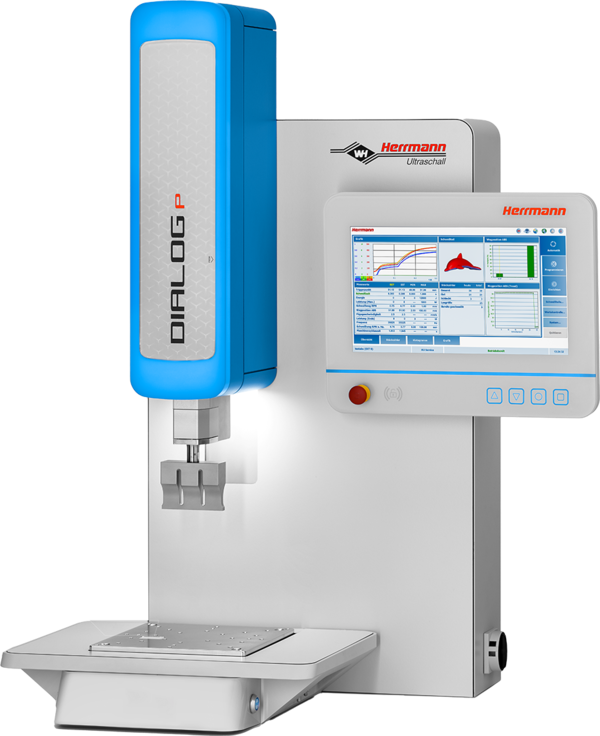

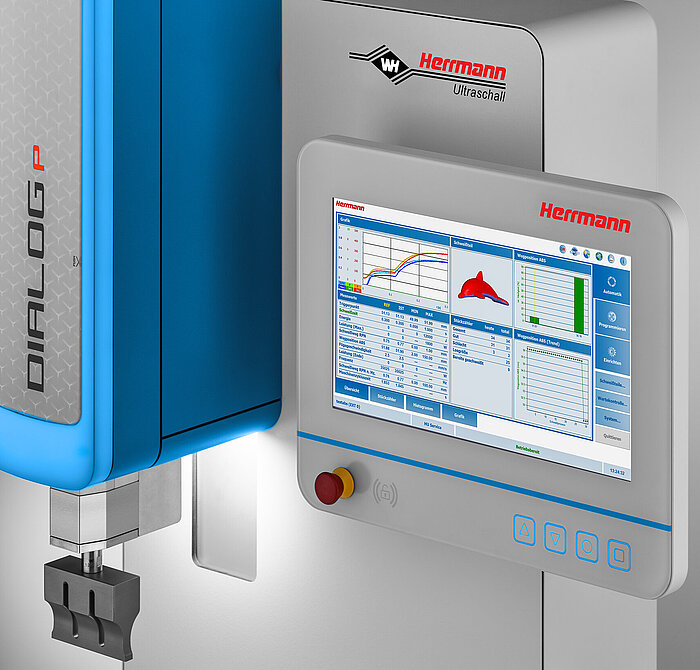

HiQ P – 最高精度を実現
繊細なコンポーネントや材料をやさしく溶着するには、加圧力を可能な限り、低く抑える必要があります。加圧力を低く抑えても、高い再現性と強度で、正確な溶着結果が得られるHiQ Pなら、繊細な溶着に最適です。
- 最小限の溶着加圧力
- 再現性の高い溶着結果
- コンパクトな省スペースデザイン

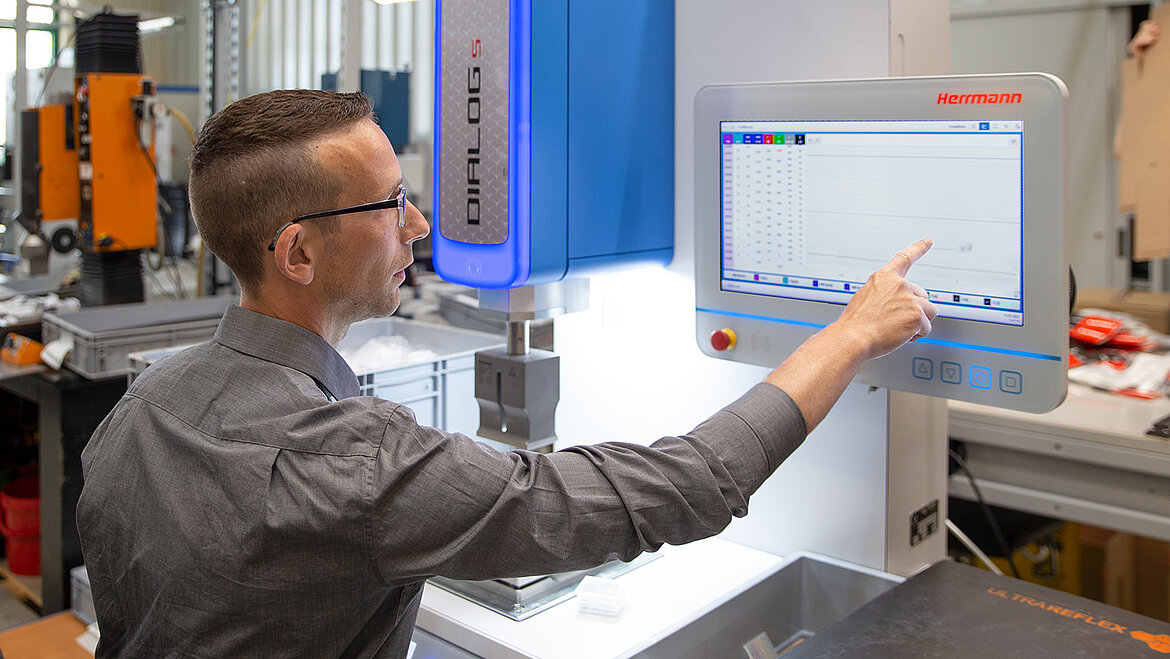

超音波溶着装置の操作がかつてないほど簡単になりました。最新の制御システム、「MULTICONTROL」は、効率性、安全性、操作性の高い生産を実現するために必要なすべてを備えています。最新世代の制御における技術開発のメリット：
- インテリジェントなプロセス制御により不合格率を低減
- 直感的なメニューナビで、操作性を向上し、トレーニング時間を短縮
- 必要に応じて、迅速かつ容易に機能を追加
- 特定のユーザーや要件に合わせて、ユーザーインターフェースを設定可能
- 詳細な役割管理とユーザー管理により、各ユーザーグループに権限を割り当て
革新的なMULTICONTROLは、HiQシリーズの溶着装置の強い味方です。
| 装置のタイプ | HiQ DIALOG P | HiQ VARIO P |
|---|---|---|
| 再現回数 [kHz] | 35 | 35 |
| コントロール | MULTICONTROL DIALOG | MULTICONTROL VARIO |
| 発振器の出力 [W] | 1200 | 1200 |
| 外形寸法 [mm] | 1140x879x640 | 1140x879x640 |
| ドライブ | SpeedControl | PropControl |
| 溶着圧力最小値/最大値* [N] | 10-650 | 10-650 |
| 最大ストローク [mm] | 100 | 100 |
| ホーンの中心までの奥行寸法 [mm] | 180 | 180 |
| 電動高さ調整 [mm] | 200 | 200 |
| オペレーションデバイス | 15,6" touch screen panel | 15,6" touch screen panel |
| アプリケーションメモリー | 1000 | 500 |
| 保存された溶着数（溶着データ） | 500 | 300 |

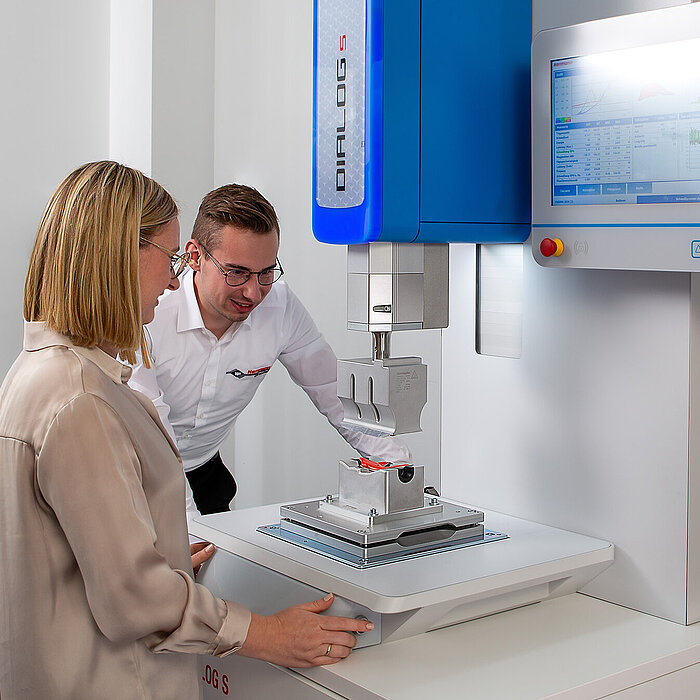

HiQ S – 高い柔軟性
広い作業スペースを持つHiQ Sは、小型・大型のいずれのコンポーネントにも理想的な溶着ソリューションです。高レベルの構成可能性、ツールの交換アシスト、柔軟なコントロールにより、優れたユーザーエクスペリエンスを実現します。
- 幅広いバリエーションに対応
- 信頼性の高い溶着結果
- 製造工程でも柔軟な使用が可能
超音波溶着装置の操作がかつてないほど簡単になりました。最新の制御システム、「MULTICONTROL」は、効率性、安全性、操作性の高い生産を実現するために必要なすべてを備えています。最新世代の制御における技術開発のメリット：
- インテリジェントなプロセス制御により不合格率を低減
- 直感的なメニューナビで、操作性を向上し、トレーニング時間を短縮
- 必要に応じて、迅速かつ容易に機能を追加
- 特定のユーザーや要件に合わせて、ユーザーインターフェースを設定可能
- 詳細な役割管理とユーザー管理により、各ユーザーグループに権限を割り当て
革新的なMULTICONTROLは、HiQシリーズの溶着装置の強い味方です。
| 装置のタイプ | HiQ DIALOG S | HiQ VARIO S |
|---|---|---|
| 再現回数 [kHz] | 20 / 35 | 20 / 30 / 35 |
| コントロール | MULTICONTROL DIALOG | MULTICONTROL VARIO |
| 発振器の出力 [W] | 1200 / 2400 / 4800 / 6200 | 1200 / 1800 / 2400 / 4800 / 6200 |
| 外形寸法 [mm] | 1483x982x760 | 1483x982x760 |
| ドライブ | SpeedControl | PropControl |
| 溶着圧力最小値/最大値* [N] | 30-2490 | 30-2490 |
| ストローク [mm] | 150 | 150 |
| ホーンの中心までの奥行寸法 [mm] | 260 | 260 |
| 電動高さ調整 [mm] | 400 | 400 |
| オペレーションデバイス | 18,5" touch screen panel | 15,6" touch screen panel |
| アプリケーションメモリー | 1000 | 500 |
| 保存された溶着数（溶着データ） | 500 | 300 |
デザインだけで終わらない多彩なメリットを実現
HiQシリーズの装置で、未来の溶着作業場所を体感：
- コントロールシステムは、 カスタマイズ可能なユーザーインターフェイスを使用し、さまざまなレベルでコミュニケーションをとることができます。

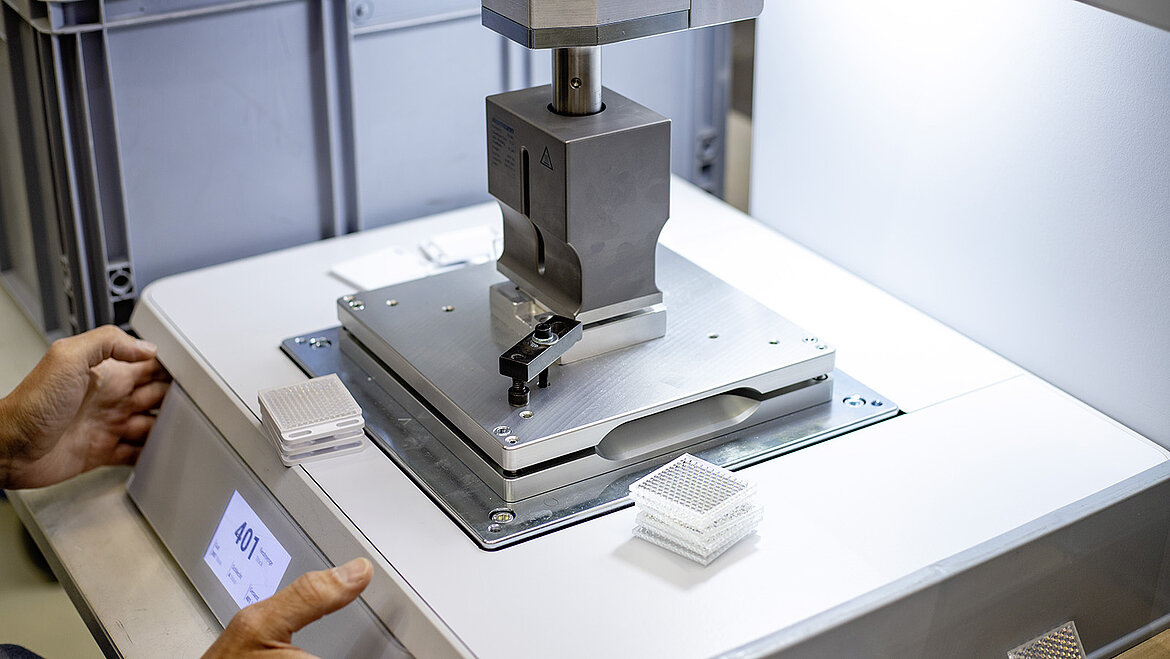

- ライト型インジケータ矢印 とマシンベース の 人間工学的に統合されたセカンダリスクリーン により、カウント、マシンステータス、プロセスデータなどがユーザーに示されます。
- ウィジェットでは、 機能の視覚化 と新しいアクセサリーを表示できます。
- スクリーン上のアシスタント がツール交換をサポートします。

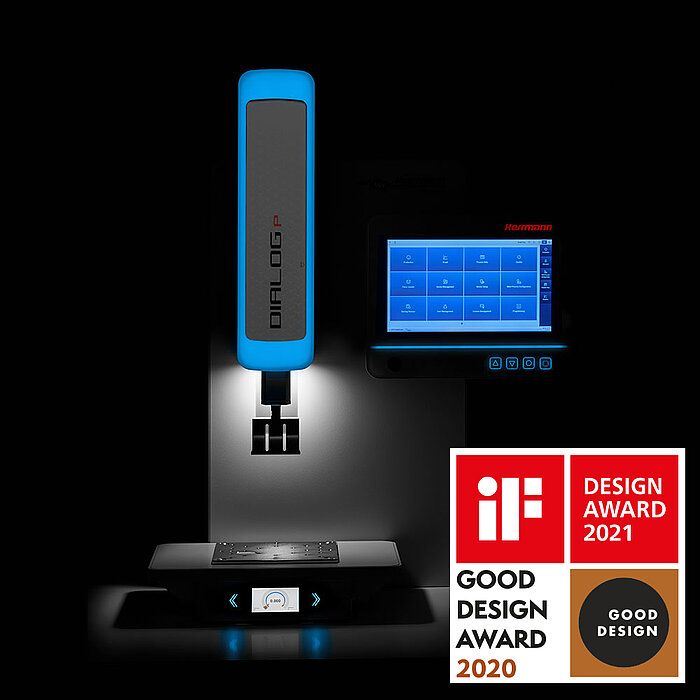

IF Design Award 2021とGood Design Award 2020を受賞：HiQのデザインは、新しい次元のコミュニケーションと人間工学を提供し、完璧で再現性の高い接合結果を実現します。

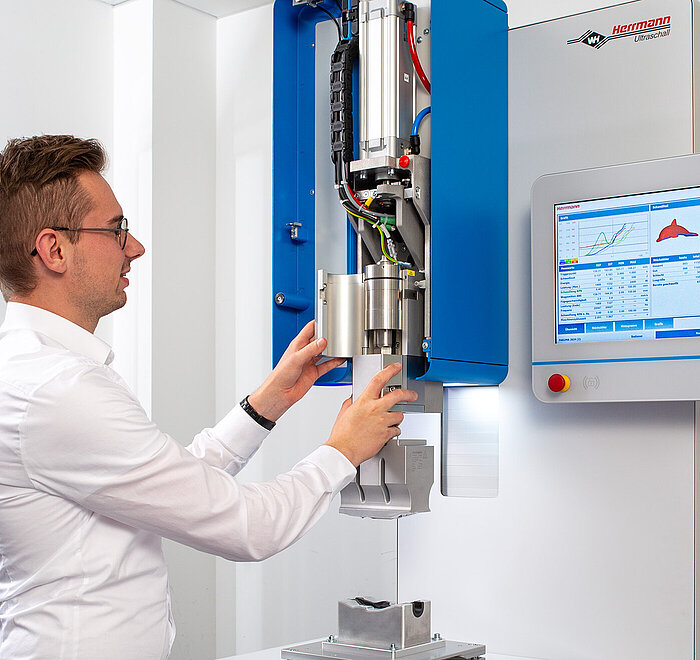

ガイド付きツール交換
安全、迅速、サポート付き：以前のツール交換は時間がかかり、さまざまなリスクを伴う作業でしたが、新世代HiQ装置では、最短時間で完了できるようになりました。 2つの直感的なシステムをご利用いただけます。
実績のあるQCS (Quick Change System) はさらに開発され、通常よりも迅速かつ安全な交換を保証します。
新しいスマート ACS (Automatic Clamping System) 保持システム、RFIDコード化されたツール、洗練されたアシスタントにより、交換がさらに簡単になります。簡単なガイド付きツール交換を行うことができます。これらの機能により、従来は工具交換に必要だった時間が大幅に短縮され、コンポーネントの溶着に時間をかけられるようになりました。この交換は非常に安全でシンプルであるため、事前の知識なしでも実行できます。
