COMPACTLINEシステム

サイズと重量を重視するなら、ぜひコンパクトな35 kHzアクチュエータの製品ラインを。高度で評判の良い溶着結果を得ることのできる超音波溶着技術を柔軟に使用するためのオートメーション統合やロボットソリューションに対する単一部品としてもご利用いただけます。

  • 40 - 100 mmのストローク長
  • 16、25、40 mmのシリンダー径
  • 4つの製品タイプ

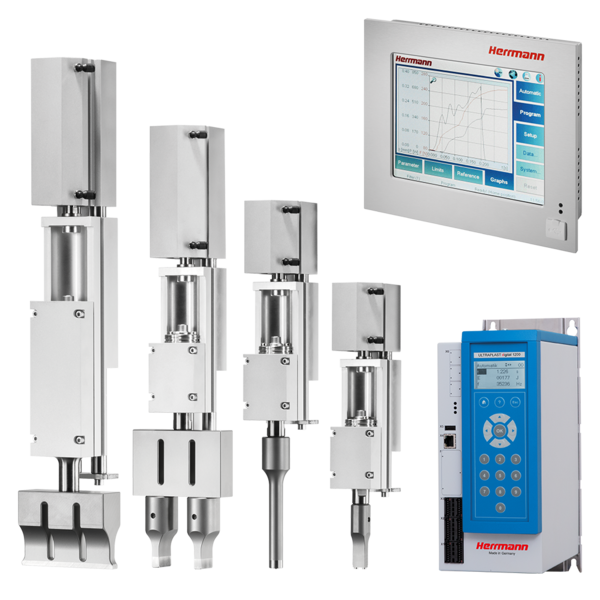

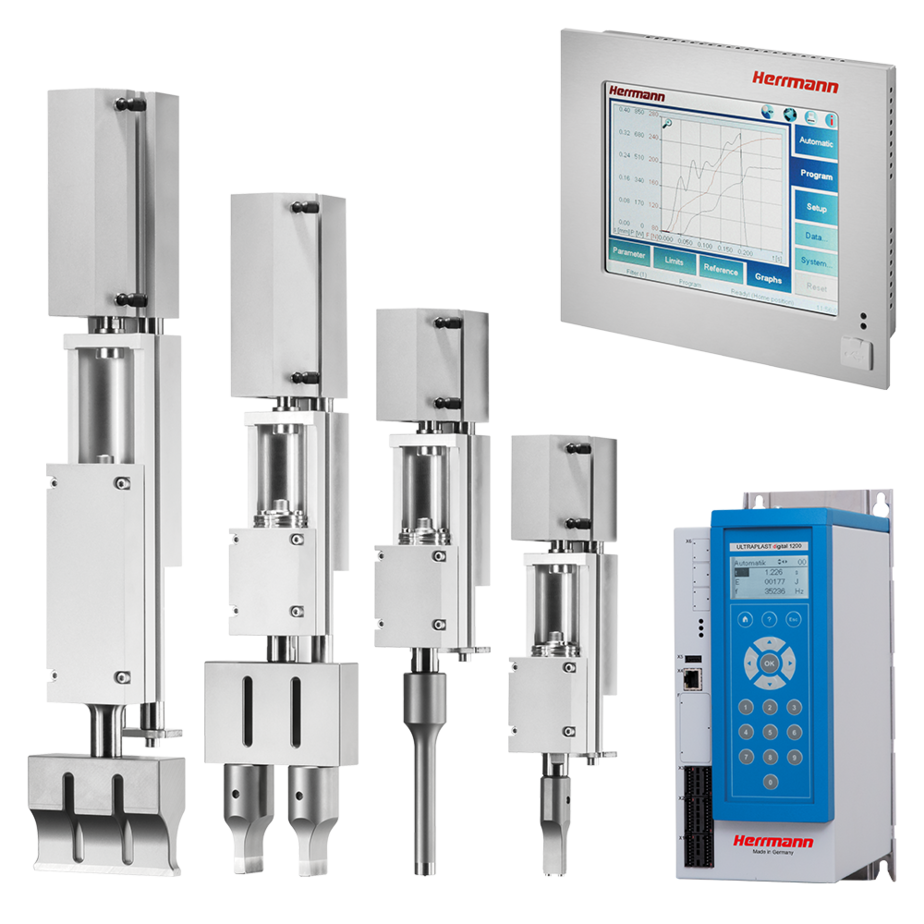

COMPACTLINE VARIO

オートメーションラインやロボットアプリケーションでの省スペースの統合タスクでは、使い慣れたハーマンの操作性と品質が強い味方です。VE COMPACTLINE VARIOアクチュエータと溶着プロセスコントローラーVARIOコントロールを組み合わせることで、再現性の高い優れた溶着結果を得ることができます。また、超音波溶着プロセスを可視化することで、品質向上のためのパラメーターの検出と記録をサポートします。プロポーショナルバルブ技術と適切な位置測定システムの組み合わせにより、1,200Wの発電機を搭載した35kHzの溶接システムが完成しました。

  • 柔軟な溶着プロセスコントローラー:VARIOコントロール
  • グラフィカル溶接プロセスモニタリング
  • PropControl:プロポーショナルバルブ技術
  • 裏打ちされた位置測定システム
  • 高度なカスタマイズ性
VE COMPACTLINE VARIO 35 kHz
発振器の出力 [W] 1200
溶着圧力最小/最大* [N] *(6 bar) 30 / 680
ストローク [mm] 40 / 100
外形寸法 (W x H x L*) [mm] *タイプとストロークによる、ホーンなし 56 / 75 / 264 - 417
操作デバイス 8.4インチカラータッチパネル
操作モード 5
アプリケーションメモリー数 32
保存された溶着数(溶着データ) 100/メモリー
外部機能の制御(オプション) 最大4

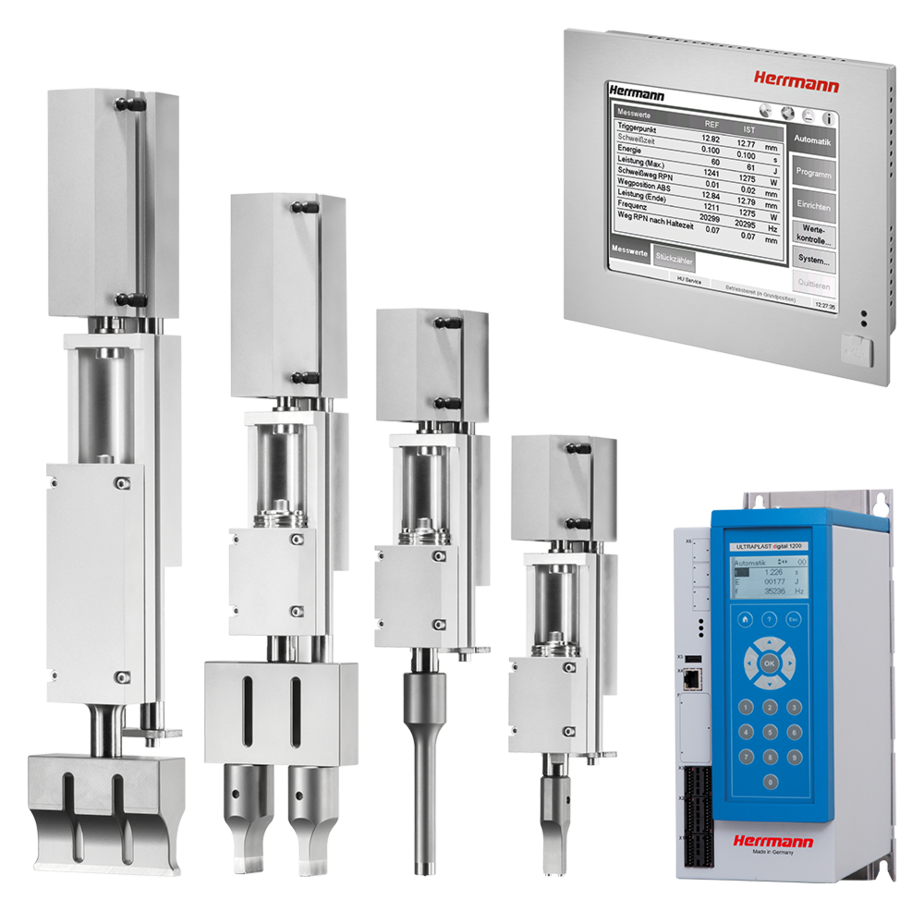

COMPACTLINE LOGIC

このシステムクラスでも、5.7インチのタッチパネルがシステム操作やプロセスモニタリングに標準装備されており、操作の利便性を高めています。35kHzの自動化アプリケーションでは、組み立てスペースが1ミリ単位で重要になることが多く、溶着システムの重量を1グラム単位で削減できるので、ロボットシステムの最適な構成を達成することができます。実証済みのプロポーショナルバルブ技術を用いて、操作デバイス上で個々の溶着圧力を簡単にプログラムすることができます。

  • コンパクトかつ堅牢なシステム構造
  • スペースを節約できるコントロールソリューション:LOGICコントロール
  • PropControl:プロポーショナルバルブ技術
  • 位置測定システム技術
  • タッチパネルによる操作
VE COMPACTLINE LOGIC 35 kHz
発振器の出力 [W] 1200
溶着圧力最小/最大* [N] *(6 bar) 30 / 680
ストローク [mm] 25 / 50 / 100
外形寸法 (W x H x L*) [mm] *タイプとストロークによる、ホーンなし 56 / 75 / 264 - 417
操作デバイス モノクロ5.7インチタッチパネル
操作モード 5
アプリケーションメモリー数 50/メモリー
外部機能の制御(オプション) 最大2

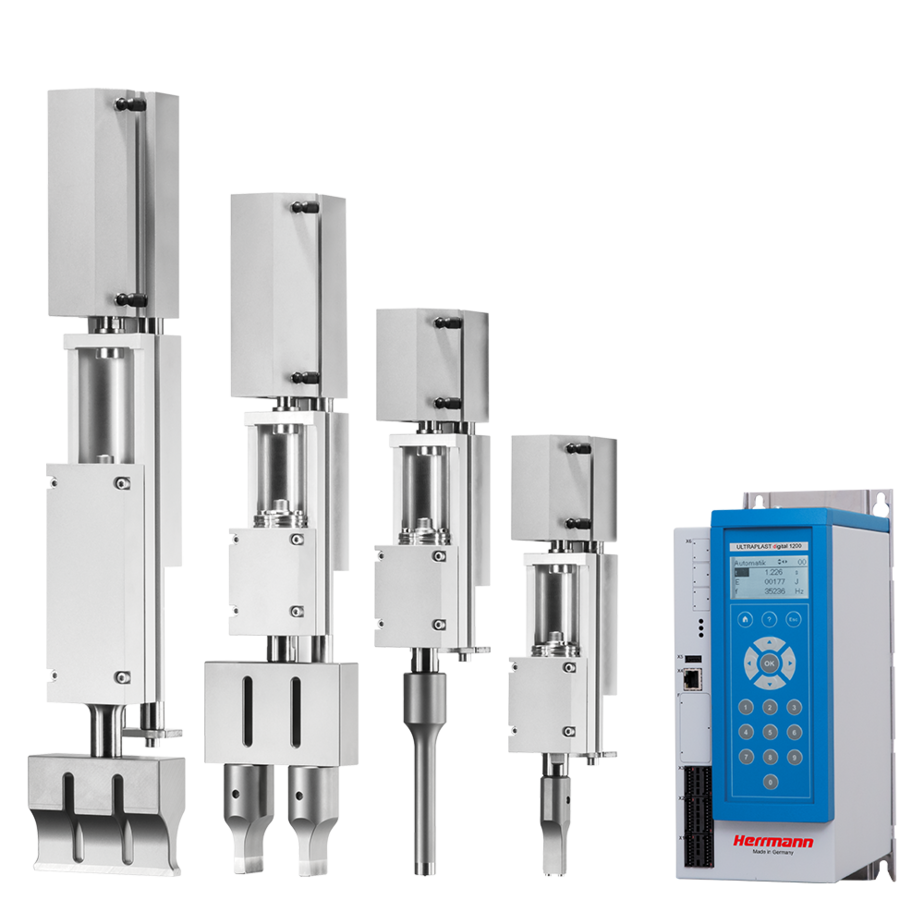

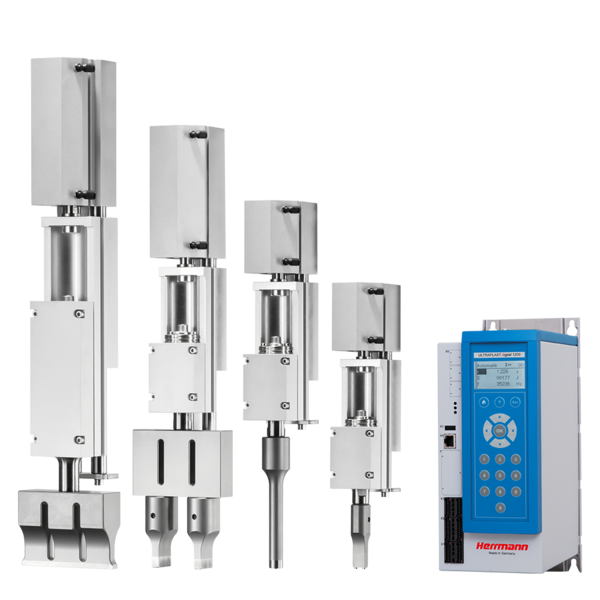

COMPACTLINE SOLID

ハーマンが提供する最もコンパクトなシステムソリューション。限られた設置スペースと軽量化を実現するには、35kHzの超音波溶着システム以上の選択肢はないでしょう。デジタル式高性能発振器は、Ethernetおよびオプションのフィールドバスモジュールによるデータ交換が可能で、さまざまな可能性を提供します。SDMバージョンでは、位置測定と分析を伴う溶着プロセスが可能です。高い品質が求められる場合に有効な補助機能です。

  • 超コンパクトなシステム構造
  • システム統合コントローラー:SOLIDコントロール
  • PropControl:プロポーショナルバルブ技術
  • SOLID SDMバリエーションによる位置測定システム技術
  • さまざまなフィールドバスモジュール(オプション)
VE COMPACTLINE SOLID SDM 35 kHz/ STE 35 kHz
発振器の出力 [W] 1200
溶着圧力最小/最大* [N] *(6 bar) 30 / 680
ストローク [mm] 40 / 100
外形寸法 (W x H x L*) [mm] *タイプとストロークによる、ホーンなし 56 / 75 / 264 - 417
操作デバイス 128 x 64マトリックス(モノクロ)
操作モード 3
アプリケーションメモリー数 8

製造業界や生産現場では、複雑で効率的なオートメーションシステムやカスタマイズされた超音波溶着機に対する需要が高まる一方です。こうした需要に対応して、ハーマンでは、35kHzのアクチュエータ製品ラインと独自の溶着プロセスコントローラーを統合し、完全ソリューションとして提供しています。オートメーションラインの省スペース化、あるいは多軸ロボットの軽量・コンパクトなアームエンドソリューションなど、状況を問わず、このモジュラーシステムは、適切なマウントとアクセサリーにより、多彩な製品構成を提供します。カスタマイズ機のメーカーにとっても、VE COMPACTLINEは、高額な自作ソリューションの代替手段として評価され、数十年にわたって実績を重ねてきました。
