HiQモジュールシステム

シリーズ生産指向、モジュール、柔軟性、堅牢性。HiQのモジュ-ル製品シリーズを簡単に表現するなら、こんな風に言えるでしょう。現在は手動の作業場でも、将来は自動化ソリューションの一部としてしっかりと機能する - これがハーマン・ウルトラソニックの柔軟性の定義です。

  • 動作周波数20、30、35 kHz
  • 発振器の出力900 ~ 6,200 W
  • 溶着圧力10 ~ 2,490 N

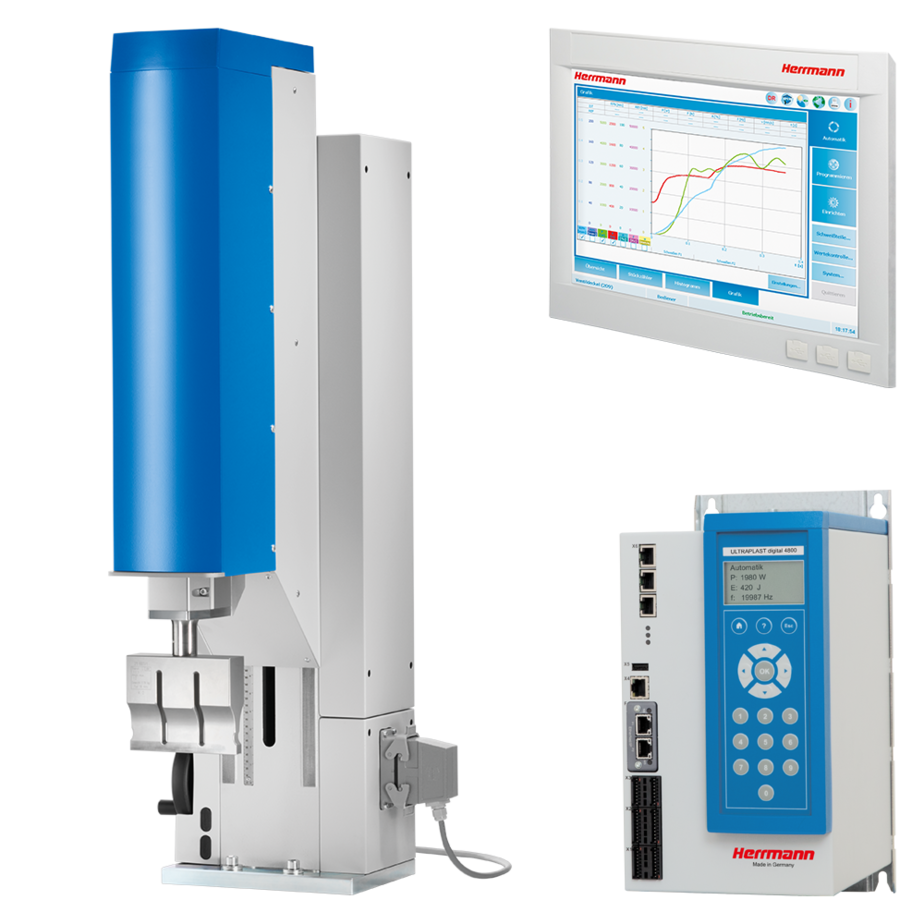

HiQ DIALOGシステム

ハーマンが特許を取得している超音波溶着システムHiQ DIALOGモジュールのドライブコンセプトHMCは、ホーンの迅速な係合運動および部品との穏やかな接触を可能にします。不必要な非生産時間を削減し、超音波電極が配置される際に接合されるプラスチック部品の繊細な溶着シール部を保護することができます。また、任意の開始点をプログラムし、プラスチック部品のサイズに合わせて最適化することができます。

  • 溶着プロセスコントロール:DIALOGコントロール
  • プロセス指向のユーザーアシスタンス
  • SpeedControl:自由にプログラミング可能なサーボ空圧ドライブシステムHMC
  • EthernetとUSB高スピードインターフェイス
  • グラフィカル分析を使用したプロセスの可視化

最新の溶着プロセスソフトウェアは、ハーマン・ウルトラソニックのイノベーション能力を実証するものです。中でもDIALOG G4は溶着プロセスや機械設備を詳細かつ正確に解析し、最大6つの外部機器との接続も可能としたソフトウェアです。インテリジェントな加工制御によって、溶着強度、バリ、気密性、歩留まりといった諸問題を可視化して解決します。

  • 5種類の基本操作モード
  • 2つの追加のエキスパート操作モード
  • プロセスの可視化
  • 追加のソフトウェアパッケージ
HiQ DIALOGモジュール 20 kHz 35 kHz
発振器の出力 [W] 2400 / 4800 / 6200 1200
溶着圧力最小/最大* [N] *(8 bar) 30 / 2490 10 / 650
ストローク [mm] 150 100
外形寸法 (W x H* x D) [mm] *最大高さ調整時 378 / 1702 / 510 378 / 1702 / 510
ホーンの中心までの奥行寸法 [mm] 260 260
高さ調整 [mm] 430 430
操作デバイス 15インチカラータッチパネル 15インチカラータッチパネル
操作モード 7 7
アプリケーションメモリー数 1000 1000
保存された溶着数(溶着データ) 300/メモリー 300/メモリー
外部機能の制御(オプション) 最大6 最大6

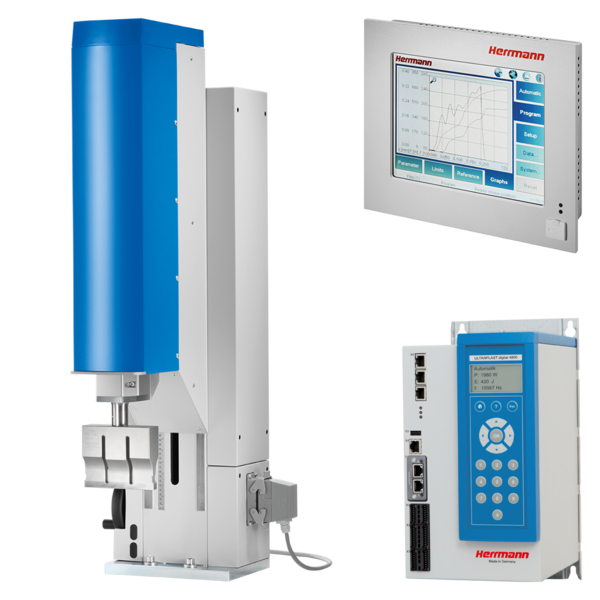

HiQ VARIOシステム

HiQ VARIOモジュール製品ラインは、用途に応じた構成が可能です。3つの溶着周波数、900Wから6,200Wの発振器の出力、および非常に広い範囲のストロークが可能です。ハーマン・ウルトラソニックの信頼できるプロポーショナルバルブ技術を用いて、要求指向溶着加圧力幅を選択し、活性化し、コントロールすることができます。接合曲線のグラフィックディスプレイによりユーザーは製造中にパラメーターを確認し、精度の高い測定を確立できます。

  • 溶着プロセスコントローラー:VARIOコントロール
  • 溶着プロセスの可視化
  • PropControl:プロポーショナルバルブ技術
  • 精密距離測定
  • モジュール統合能力

VARIOシリーズの溶着プロセスソフトウェアは、プラスチック業界の厳しい品質基準をサポートします。接合曲線のグラフィックディスプレイによりユーザーは製造中にパラメーターを確認し、精度の高い測定を記録します。コントロールパネルはユニコード対応で、14言語でのメニューナビが可能。

  • 5種類の操作モード
  • プロセスの可視化
  • プロセス指向のユーザーアシスタンス
  • 追加のソフトウェアパッケージ
  • 溶着圧力切り替え
HiQ VARIOモジュール 20 kHz 30 kHz 35 kHz
発振器の出力 [W] 2400 / 4800 / 6200 1800 1200
溶着圧力最小/最大* [N] *(8 bar) 30 / 2490 30 / 1500 10 / 650
ストローク [mm] 25 / 50 / 100 / 125 25 / 50 / 100 25 / 50 / 100
外形寸法 (W x H* x D) [mm] *最大高さ調整時 378 / 1702 / 510 378 / 1702 / 510 378 / 1702 / 510
ホーンの中心までの奥行寸法 [mm] 260 260
高さ調整 [mm] 430 430 430
操作デバイス 8.4インチカラータッチパネル 8.4インチカラータッチパネル 8.4インチカラータッチパネル
操作モード 5 5 5
アプリケーションメモリー数 32 32 32
保存された溶着数(溶着データ) 100/メモリー 100/メモリー 100/メモリー
外部機能の制御(オプション) 最大4 最大4 最大4

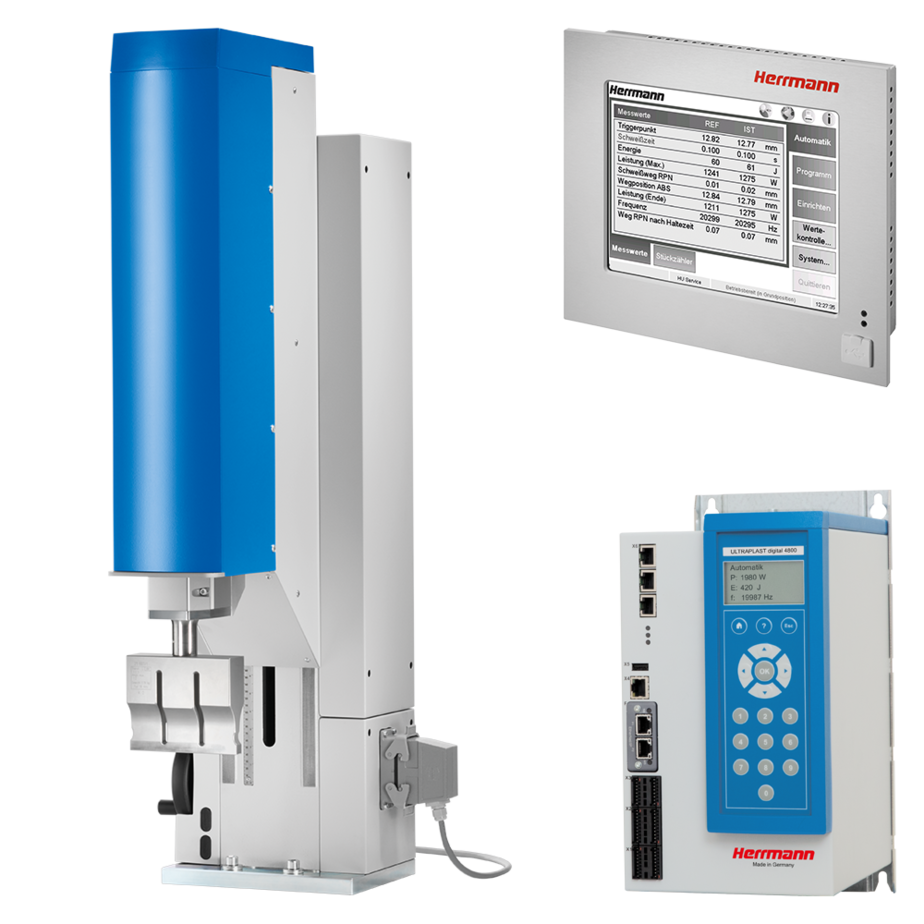

HiQ LOGICシステム

HiQ LOGICモジュールでは、操作性の良さを重視しています。オートメーションシステムに使用される信頼性の高い堅牢なシステム構造は、要求される精度や品質と同様、重要な役割を果たします。そのためには、超音波溶着機の特徴である、位置測定やプロポーショナルバルブ技術が不可欠です。溶着プロセスの簡単なパラメーター設定と制御は、タッチパネルの操作デバイスを使って確実に行うことができます。

  • 堅固なコラムデザイン
  • プロセス指向コントローラー:LOGICコントロール
  • PropControl:プロポーショナルバルブ技術
  • 統合位置測定システム
  • シンプルなユーザーインターフェース

LOGICコントロール  – ユニコード対応タッチパネルで初心者にも簡単です。さらに、パスワード保護およびパーツカウンターが標準装備されています。わかりやすい構成の5.7インチのタッチパネルが簡単なパラメーター化と溶着プロセスの制御を可能にします。

  • 5種類の操作モード
  • 操作デバイス モノクロ5.7インチタッチパネル
  • 16個のアプリケーションメモリー
  • メモリーあたり50件の保存溶着
HiQ LOGICモジュール 20 kHz 35 kHz
発振器の出力 [W] 1600 / 2400 / 4800 / 6200 1200
溶着圧力最小/最大* [N] *(8 bar) 70 / 2350 20 / 590
ストローク [mm] 25 / 50 / 100 25 / 50 / 100
外形寸法 (W x H* x D) [mm] *最大高さ調整時 378 / 1702 / 510 378 / 1702 / 510
ホーンの中心までの奥行寸法 [mm] 260 260
高さ調整 [mm] 430 430
操作デバイス モノクロ5.7インチタッチパネル モノクロ5.7インチタッチパネル
操作モード 5 5
アプリケーションメモリー数 50/メモリー 50/メモリー
保存された溶着数(溶着データ) 最大2 最大2
HiQ SOLIDシステム

ハーマン・ウルトラソニックの信頼できる標準は、HiQ SOLIDモジュールの特徴です。SOLID製品ラインで使用されているデジタル式高性能発振器は、すべての溶着プロセスを制御できる溶着プロセスコントローラーを内蔵しています。プロポーショナルバルブ技術は、基本仕様の一部です。機械的には、高精度のガイドレールと信頼性の高い駆動部品が装備されており、高品質で再現性の高い溶接の基礎となっています。選択可能な製品タイプは2種類です:位置測定システム搭載HiQ SOLID STEモジュールおよびHiQ SOLID SDMモジュール。

  • 堅牢コラム構造
  • 統合コントロール技術:SOLIDコントロール
  • PropControl:プロポーショナルバルブ技術
  • HiQ SOLID SDM MODULARバリアントにおける位置測定システム
  • システム通信用インターフェース

超音波溶着は、SOLIDコントロールで不可欠なモデルです。SOLIDコントロールSTEは基本モデルで、3種類の溶着モード(時間、出力、エネルギー)を提供します。SOLIDコントロールSDMにも追加の操作モード(距離と奥行)が搭載されています。

  • 3種類の操作モード:コントローラーSOLIDコントロールSTEの時間、電力、エネルギー
  • 他の2操作モード:SOLIDコントロールSDMにおける距離と奥行
  • ユニコード対応のマトリックス表示付きキーパッドによる操作
  • 8つのアプリケーションメモリー
HiQ SOLIDモジュール HiQ SDM 20 kHz HiQ SDM 35 kHz HiQ STE 20 kHz HiQ STE 35 kHz
発振器の出力 [W] 900 / 1600 / 2400 / 4800 / 6200 1200 900 / 1600 / 2400 / 4800 / 6200 1200
溶着圧力最小/最大* [N] *(8 bar) 70 / 2350 30 / 590 70 / 2350 30 / 590
ストローク [mm] 50 / 100 50 / 100 50 / 100 50 / 100
外形寸法 (W x H* x D) [mm] *最大高さ調整時 378 / 1702 / 510 378 / 1702 / 510 378 / 1702 / 510 378 / 1702 / 510
ホーンの中心までの奥行寸法 [mm] 260 260 260 260
高さ調整 [mm] 430 430 430 430
操作デバイス 128 x 64 マトリックス(モノクロ) 128 x 64 マトリックス(モノクロ) 128 x 64 マトリックス(モノクロ) 128 x 64 マトリックス(モノクロ)
操作モード 5 5 3 3
アプリケーションメモリー数 8 8 8 8

通常の操作の容易さを損なうことなく、シリーズの機械から自動生産システムに信頼できる技術を1対1で統合するためのスマートなソリューションです。制御ユニットや電気キャビネットは、お客様の要望に応じて個別に取り付けられます。シリーズ機で得た知識やパラメーターをそのまま自動化に取り入れることができます。HiQのモジュラーコンセプトには、必要に応じて適切なアクセサリーやオプションを追加することができます。

個別システム追加

  • 個々の装置デザイン
  • 最新のセンサーとカメラ技術
  • 調整・組立システム
  • 操作モニター用ソリューションの取付
  • 品質保証のための追加のソフトウェアパッケージ
  • 補助ツール
  • フィルムインデクサーなどの機能モジュール
  • フィールドバスインターフェース
  • スペアパーツに関する包括的なサポートツパッケージ
