メタル溶着

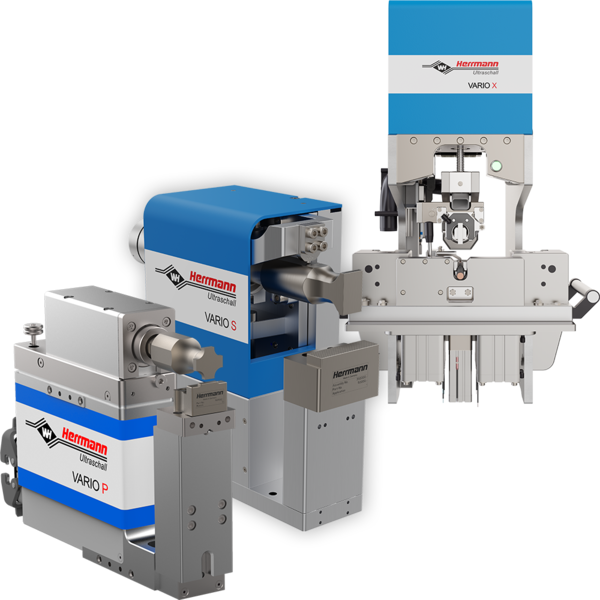

HiSシステム

自動生産ラインに組み込み可能な超音波溶着システム

  • 正確な位置決め

  • 簡単・迅速なツール交換

  • 自動化エンジニアに適した優れたモジュール性と柔軟性

HiS B 20 kHzシステム

HiS VARIO B 20kHzは自動機への組み込みを想定したコンパクトな設計が特徴です。ツールの交換と生産開始を素早く行うため、すべてのエレメントを再デザインし、変換や保守時間を大幅に短縮しました。生産工程の信頼性と品質を両立させつつ、コスト削減にも大きく貢献します。
周波数20kHzは複層構造や厚みのあるバッテリーアプリケーションに適しています。

  • Präzise Ausrichtung

  • Werkzeugwechsel einfach und schnell

  • Modularität und Flexibilität für Automatisierer

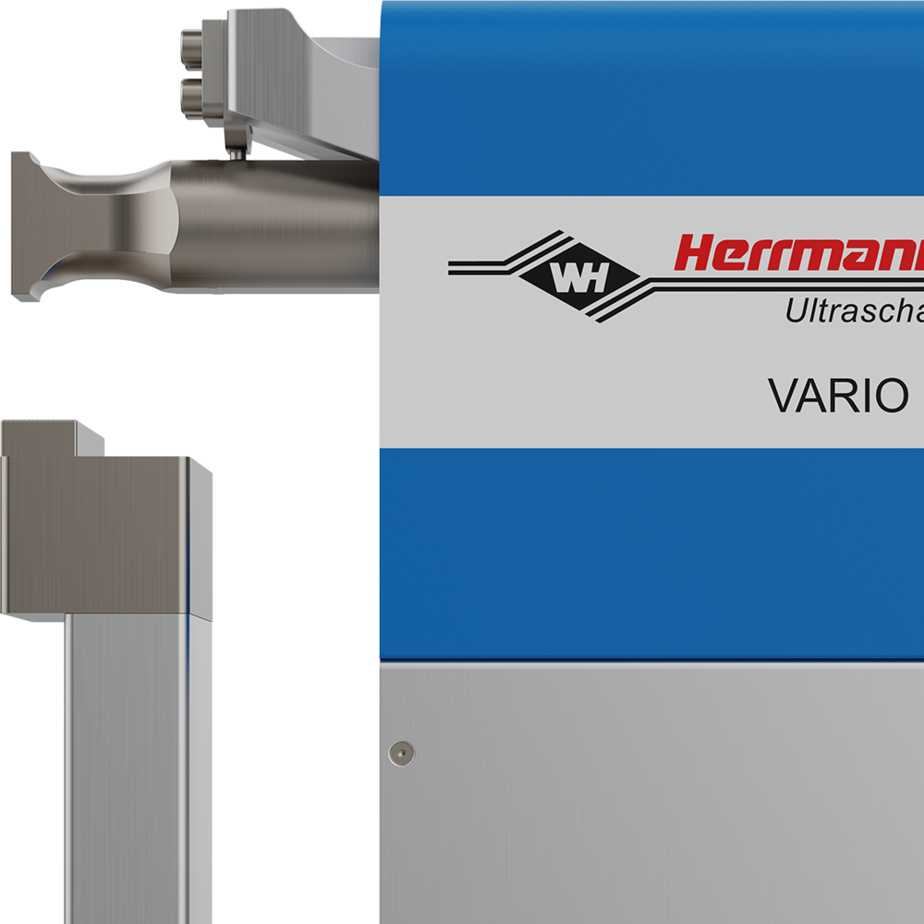

正確な位置決め

  • 特許を取得した独自の位置調整機構

  • 90度ごとの粗調整が可能

  • 軸位置を固定する独自の方式によりホーンを交換しても同じ接合位置を確保

  • 長期的な安定性を実現するホーンのトグルリンケージサポート機構

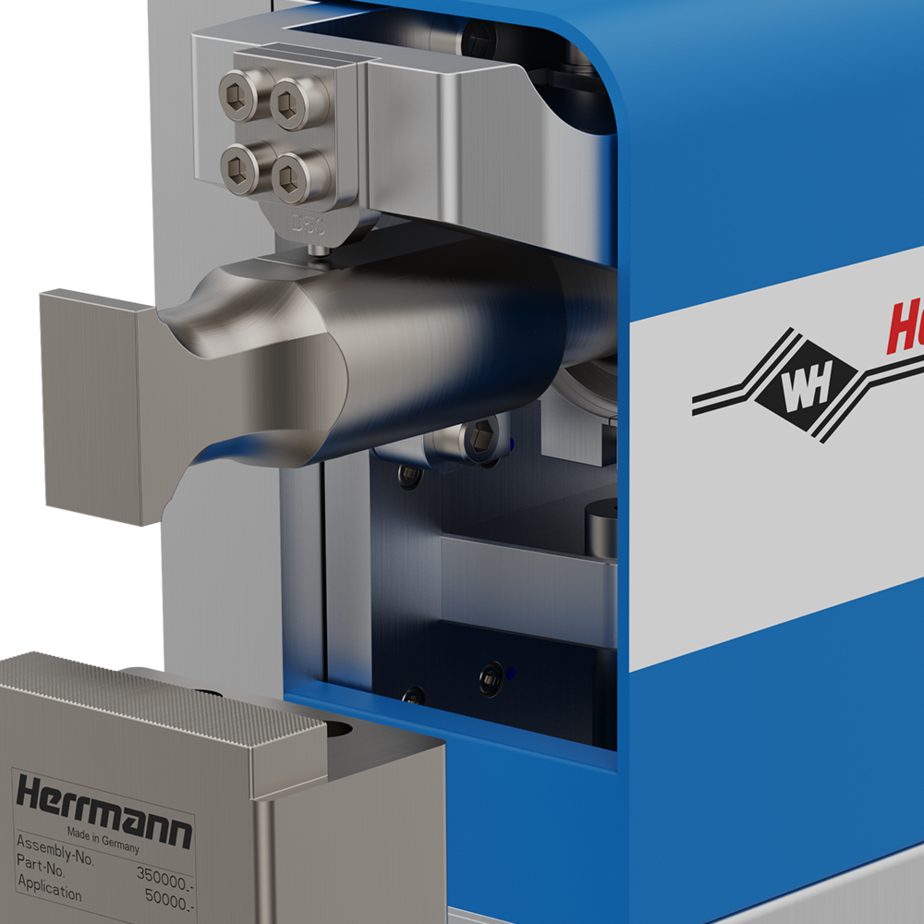

素早く簡単なホーンの交換

  • 革新的な設計のホーン取り付けブラケットで安定性を確保
  • 装置前面からのアクセスによるホーンの脱着が可能
  • 内部からでも外部からでもツール交換が可能
  • 短時間で正確なホーンの交換が可能

自動化に適したモジュール性と柔軟性

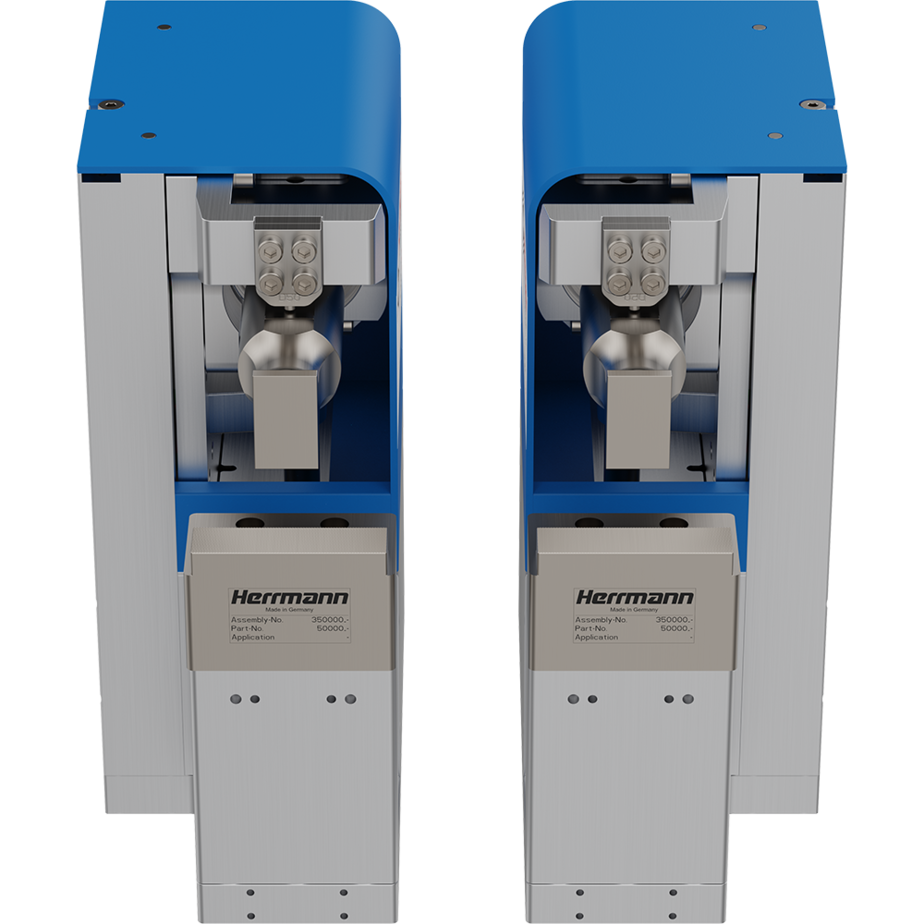

  • 左右バージョン
  • 機械的なインターフェースを複数の面に設置可能
  • アンビル治具あり、アンビル治具なしのいずれでも設定可能
  • 通信用フィールドバスインターフェース(EtherCAT、ProfiNet  PROFINET IO (RT)、EtherNet/IPなど)
  • 追加機能およびソフトウェアオプション(ホーン冷却、振動子の冷却、データ評価用DataRecorder)

設置面積

  • 業界最小レベルのコンパクト設計
  • 自動化による自由なフィードオプション
HiS SYSTEM VARIO B (左右バージョン) 20 kHz

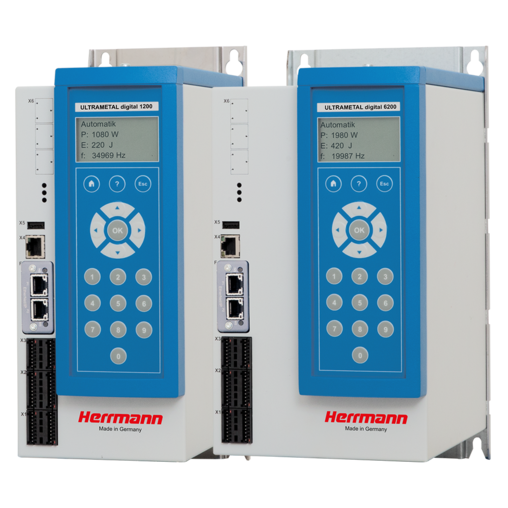

発振器の出力 [W] 2400 / 4800 / 6200
溶着圧力最大 [N] (6 bar) 3500
ストローク [mm] 15 / 30 / 60
外形寸法 (幅 x 高さ x 奥行) [mm] 165 x 393 x 366
コントロールパネル 12インチカラータッチパネル
操作モード 5
アプリケーションメモリー数 32
保存溶着数(グラフとデータ) 100
外部機能の制御(オプション) 4
HiS B 35 kHzシステム

HiS VARIO Bは、生産ラインに簡単に組み込めるのが特徴。そのコンパクトなフォームと優れたアクセス性はユーザーに満足と安心を約束します。ツールの交換と生産開始の迅速化のため、すべての構成要素が再設計されており、交換時間を大幅に短縮できます。生産工程の信頼性と品質を両立させつつ、コスト削減にも大きく貢献します。
周波数35 kHzのモデルは単層や薄いバッテリー関連のアプリケーションに適しています。

  • 高い精度

  • 簡便なツール交換

  • 自動化エンジニアに適した優れたモジュール性と柔軟性

低荷重領域での安定した接合

  • 新開発のロッカーシステム(加圧力幅 5 - 260 N)
  • 低荷重領域において高い荷重の再現性を実現
  • 連続的な駆動システム

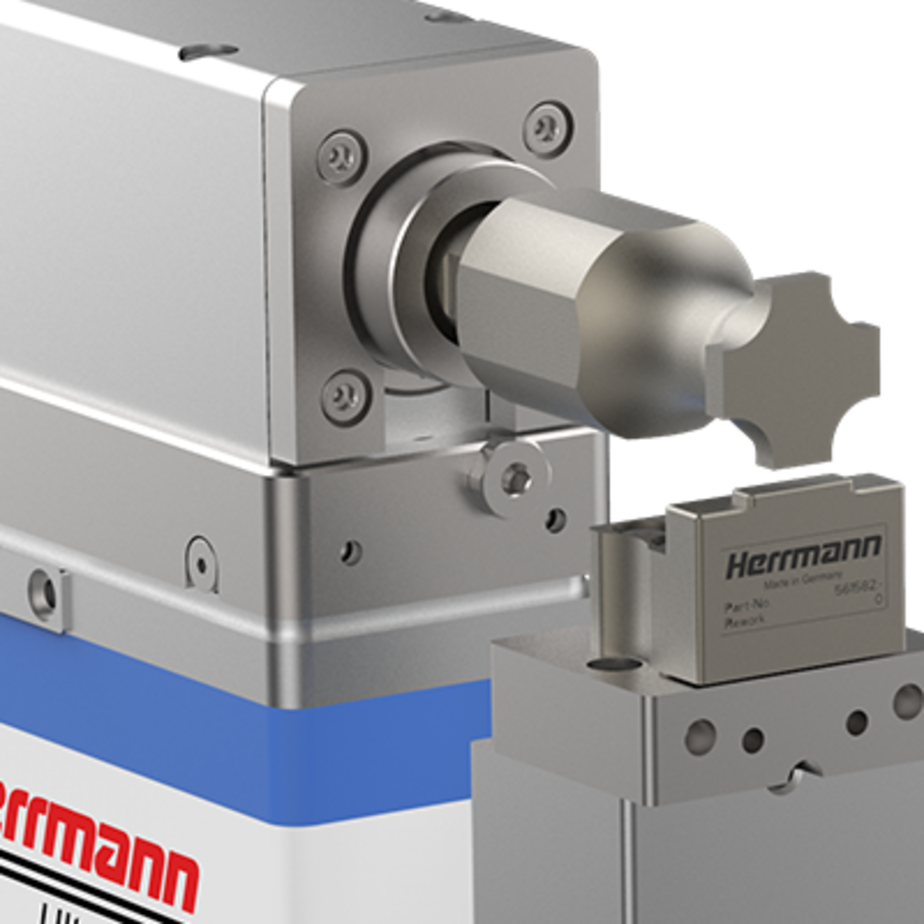

簡単・迅速なツール交換

  • インデックス付のツール交換システム
  • 最適なアクセシビリティ
  • 内部/外部の両方でツール交換が可能
  • わずか数分で正確にホーンを交換

自動化に適したモジュール性と柔軟性

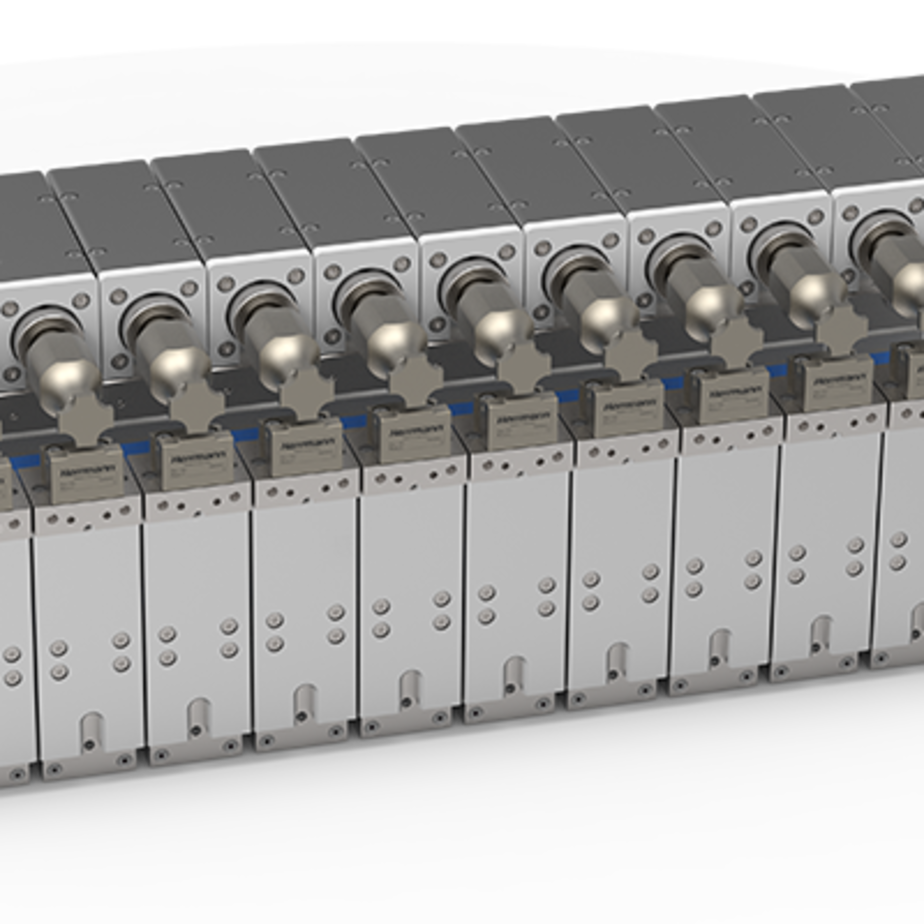

  • 溶着モジュールをコンパクトに配置
  • 複数のポイントでの機械的インターフェース
  • 個別のメインストロークと溶着圧力を選択可能
  • 通信用フィールドバスインターフェース(EtherCAT、ProfiNet PROFINET IO (RT)、EtherNet/IPなど)
  • その他の機能およびソフトウェアオプション(ホーン冷却、振動子冷却、データ解析用DataRecorder)

設置面積

  • 業界最小レベルのコンパクト設計
  • 自動化による自由なフィードオプション
HiS SYSTEM VARIO B 35 kHz
発振器の出力 [W] 1200
最大接合荷重 [N] (6 bar) 115 / 260
ストローク [mm] 10, 30, 50
外形寸法 (W x H x D) [mm] 69x315x406
コントロールパネルのカラータッチパネル 8.4インチ
操作モード 5
アプリケーションメモリー数 32
溶着データ保存数(グラフとデータ) 100
HiS Tシステム

HiS VARIO Tは、ターミナルアプリケーションに最適なソリューションです。アプリケーションを迅速に変更することで、安全かつ簡単に溶着ツールを交換できるようになります。高度な機能とインターフェースにより、生産ライン全体のワークステーションの統合が容易になります。安全で質の高い生産の基盤となるのは正確さです。

  • 正確な位置決め
  • 素早く安全なアプリケーションの入れ替え
  • 安全かつ重複利用可能なツールの交換

正確な位置決め

  • ホーンの位置や交換可能な治具など、個々の機能要素を迅速かつ安全に正確に調整可能
  • 再現性の高い溶接結果を得るためのツールマウントでのホーンのサポート

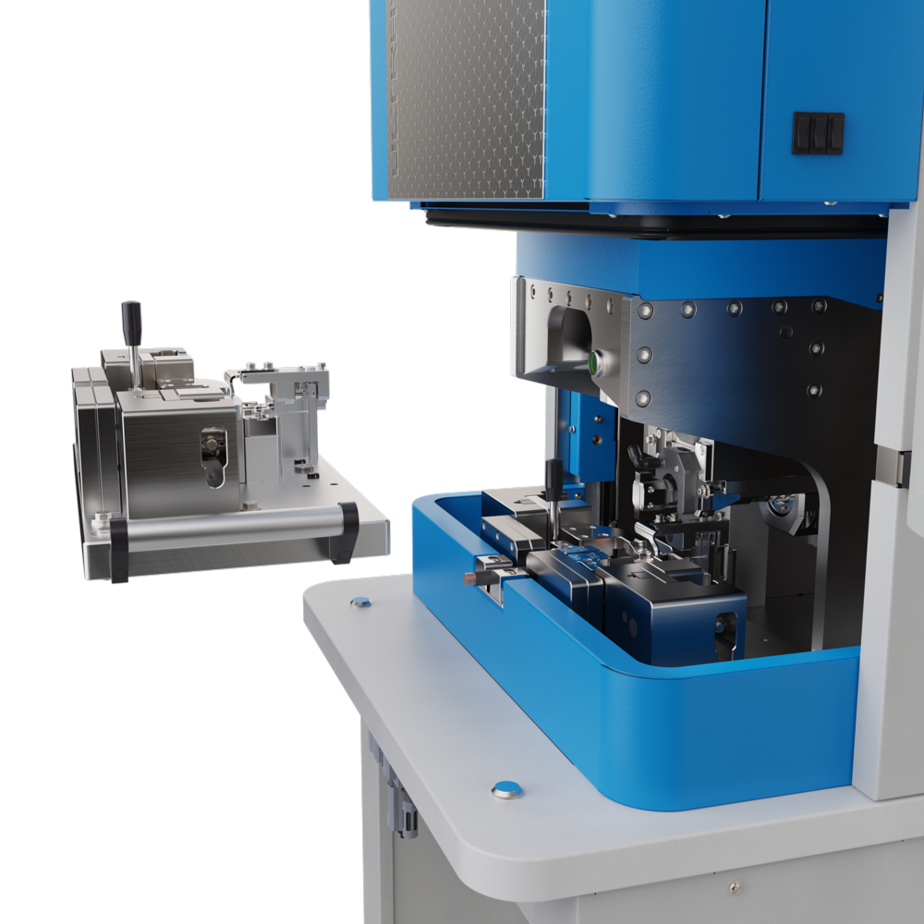

素早く簡単なアプリケーションの変更

  • 幅広いパーツやアプリケーションに対応する革新的な装置コンセプト
  • プラグイン接合でインデックス付けされ、交換可能な装置
  • 素早く調整可能なフォーマットセット

再現可能で安全なツールの交換

  • 革新的なデザインのホーンと取り付けブラケットにより安定した金属接合を実現
  • わずか数分で段取り替えと正確なホーンの位置出しが完了
  • ツールマウントを簡便に交換するクランプシステム

モジュール性と柔軟性

基本機能

  • ホーンの冷却機構

モジュール式のオプションの外部機能:

  • パーツ排出
  • アンビル冷却
  • ターミナルダンペニング
  • 振動子の冷却

さまざまな加圧力幅

  • 最大溶着圧力6000 N

フィールドバスインターフェース:

  • EtherCAT
  • PROFINET IO
  • EtherNet/IP
  • その他

スペース要件(設置面積)

  • コンパクトな設計
  • 自動化による自由なフィードオプション
HiS VARIO T 20 kHz
発振器の出力 [W] 2400 / 4800 / 6200
溶着圧力最大 [N] (6 bar) 6000
ストローク/変更ストローク [mm] 50 / 100
外形寸法 (W x H x D) [mm] 530 x 768 x 600
コントロールパネル(溶着プロセスコントロール) 12インチ/9インチタッチパネル
操作モード 5
アプリケーションメモリー数 32
保存溶着数(グラフとデータ) 100
コントロール可能な外部機能数(オプション) 4
