SLIMLINEシステム

オートメーションシステムの連続運転用の標準化された超音波溶着。24時間365日、最大のサイクルレート:パッケージング技術においても、効果的なスタックの代表的な要件プロファイルです。

  • 動作周波数20、30、35 kHz
  • 発振器の出力900 ~ 6,200 W
  • 溶着圧力10 ~ 2,490 N

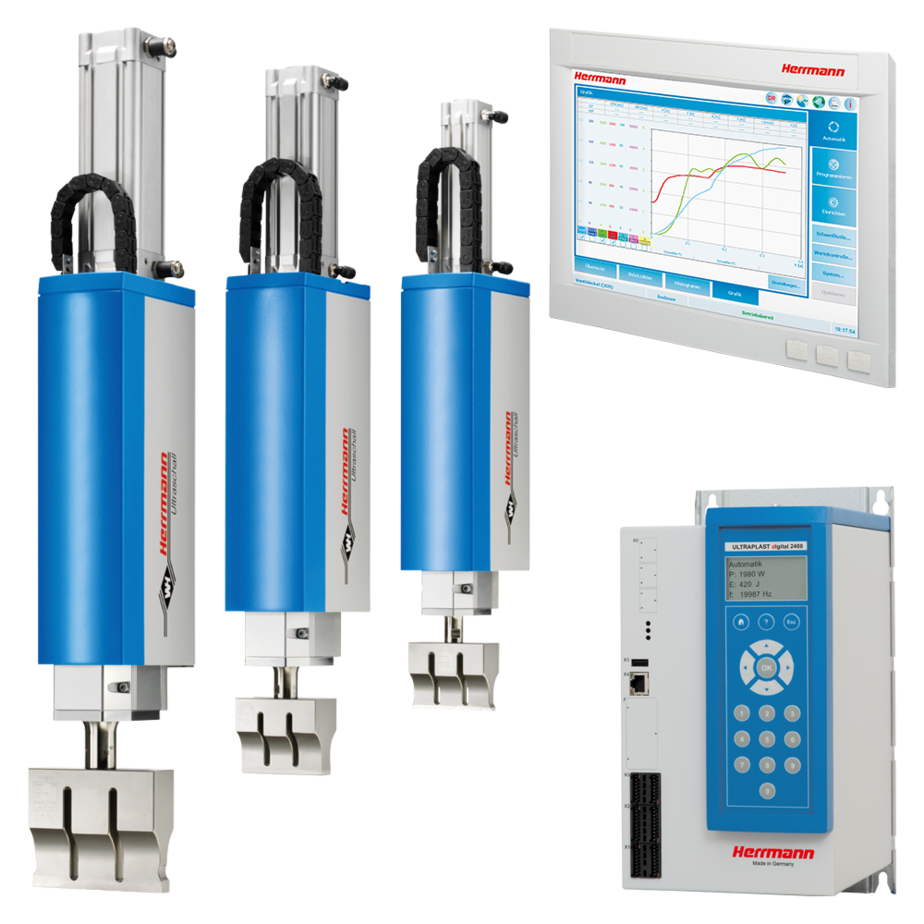

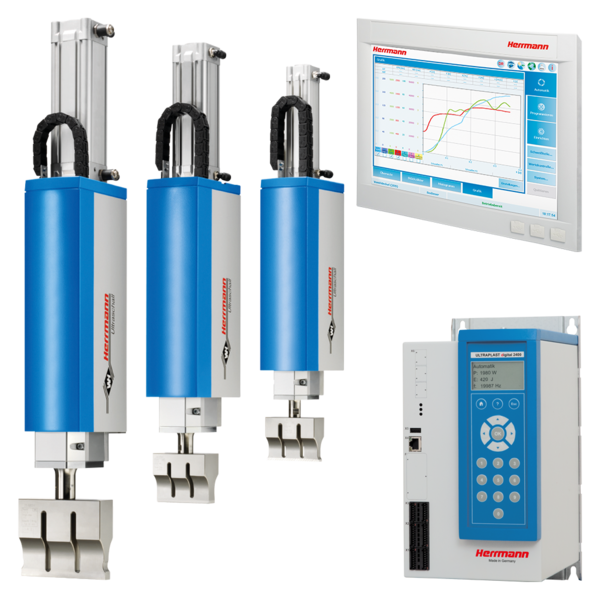

SLIMLINE DIALOG

オートメーション環境における高速移動シーケンスは収益向上を意味します。空圧ドライブシステムHMCを備えた超音波アクチュエータVE SLIMLINE DIALOGは、これらの要件を満たします。ハーマン・ウルトラソニックが特許を取得したサーボ空圧ドライブは、スタックが自由に位置決めされることを可能にし、高速ストロークモーションを確実にするほか、そのソフトタッチモードは、超音波溶着において接合されるプラスチック部品との穏やかな接触を可能にします。必要な溶着圧力および加圧力プロファイルは、必要に応じて選択および設定することができます。繊細な接合部分やパーツ表面を守ります。

  • 溶着プロセスコントロール:DIALOGコントロール
  • SpeedControl:自由にプログラミング可能なサーボ空圧ドライブシステムHMC
  • スタックの高速上下移動による非生産時間の短縮
  • 1つのアッセンブリユニット内の空圧モジュール
  • 単純なシステム統合のためのインターフェース

最新の溶着プロセスソフトウェアは、ハーマン・ウルトラソニックのイノベーション能力を実証するものです。中でもDIALOG G4は溶着プロセスや機械設備を詳細かつ正確に解析し、最大6つの外部機器との接続も可能としたソフトウェアです。インテリジェントな加工制御によって、溶着強度、バリ、気密性、歩留まりといった諸問題を可視化して解決します。

  • 5種類の基本操作モード
  • 2つの追加のエキスパート操作モード
  • プロセスの可視化
  • プロセス指向のユーザーアシスタンス
  • 追加のソフトウェアパッケージ
VE SLIMLINE DIALOG 20 kHz 35 kHz
発振器の出力 [W] 2400 / 4800 / 6200 1200
溶着圧力最小/最大* [N] *(8 bar) 30 / 2490 10 / 650
ストローク [mm] 150 100
外形寸法 (W x H x L*) [mm] *ホーンなし 105 / 170 / 696 90 / 135 / 523
操作デバイス 15インチカラータッチパネル 15インチカラータッチパネル
操作モード 7 7
アプリケーションメモリー数 1000 1000
保存された溶着数(溶着データ) 300/メモリー 300/メモリー
外部機能の制御(オプション) 最大6 最大6

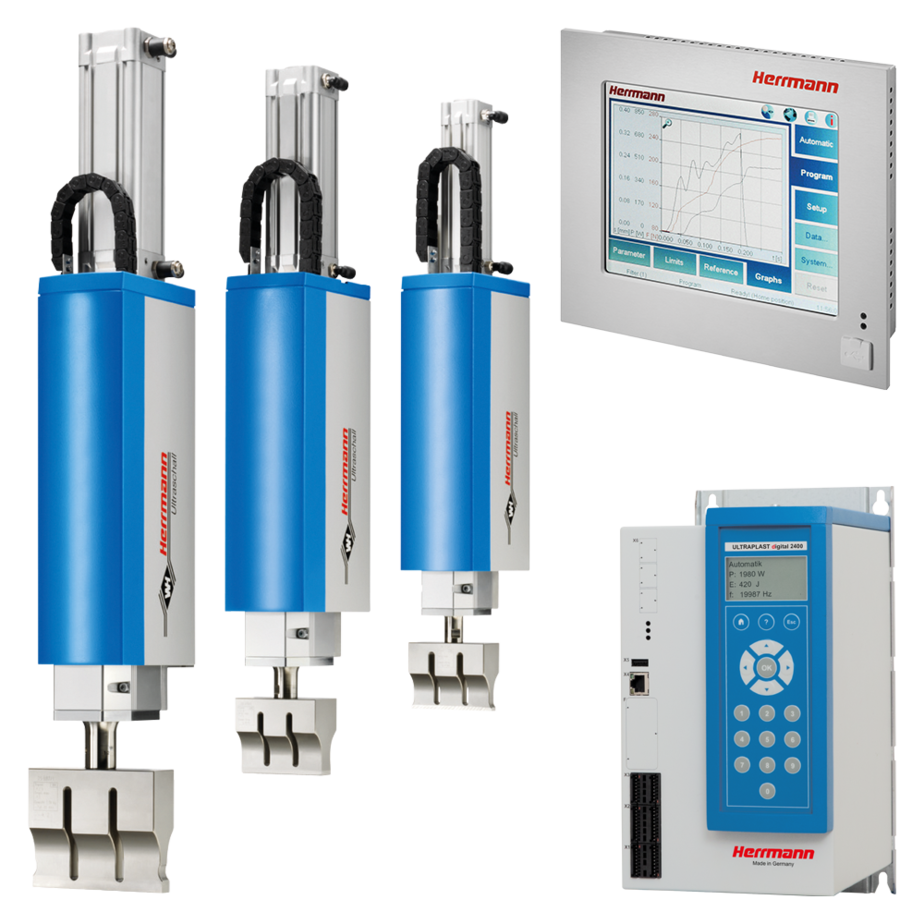

SLIMLINE VARIO

アクチュエータのVE SLIMLINE VARIOは、オートメーションタスクのための柔軟なプラットフォームを提供します。3種類の溶着周波数で6,200ワットまでの適切な発振器の出力レベル、サイクル時間に最適化されたストローク、および非常に広い範囲の溶着圧力の段階を、溶着アプリケーションに応じて構成できます。ハーマンの信頼性の高いプロポーショナルバルブ技術と高精度の位置測定システムが標準装備されています。VARIOコントロール溶着プロセスコントローラーは、超音波溶着プロセスの可視化と共に、製造中のパラメーター検出および品質記録におけるサポートを提供します。

  • 直感的に操作できる溶着プロセスコントローラー:VARIOコントロール
  • 溶着プロセスのグラフィック記録
  • PropControl:プロポーショナルバルブ技術
  • 裏打ちされた位置測定システム
  • プロセス最適化された溶着加圧力幅

VARIOシリーズの溶着プロセスソフトウェアは、プラスチック業界の厳しい品質基準をサポートします。接合曲線のグラフィックディスプレイによりユーザーは製造中にパラメーターを確認し、精度の高い測定を記録します。コントロールパネルはユニコード対応で、14言語でのメニューナビが可能。

  • 5種類の操作モード
  • プロセスの可視化
  • プロセス指向のユーザーアシスタンス
  • 追加のソフトウェアパッケージ
  • 溶着圧力切り替え
VE SLIMLINE VARIO 20 kHz 30 kHz 35 kHz
発振器の出力 [W] 2400 / 4800 / 6200 1800 1200
溶着圧力最小/最大* [N] *(8 bar) 30 / 2490 30 / 1500 10 / 650
ストローク [mm] 25 / 50 / 100 / 150 25 / 50 / 125 25 / 50 / 125
外形寸法 (W x H x L*) [mm] *ホーンなし 105 / 170 / 696 98 / 155 / 602 90 / 135 / 548
操作デバイス 8.4インチカラータッチパネル 8.4インチカラータッチパネル 8.4インチカラータッチパネル
操作モード 5 5 5
アプリケーションメモリー数 32 32 32
保存された溶着数(溶着データ) 100/メモリー 100/メモリー 100/メモリー
外部機能の制御(オプション) 最大4 最大4 最大4

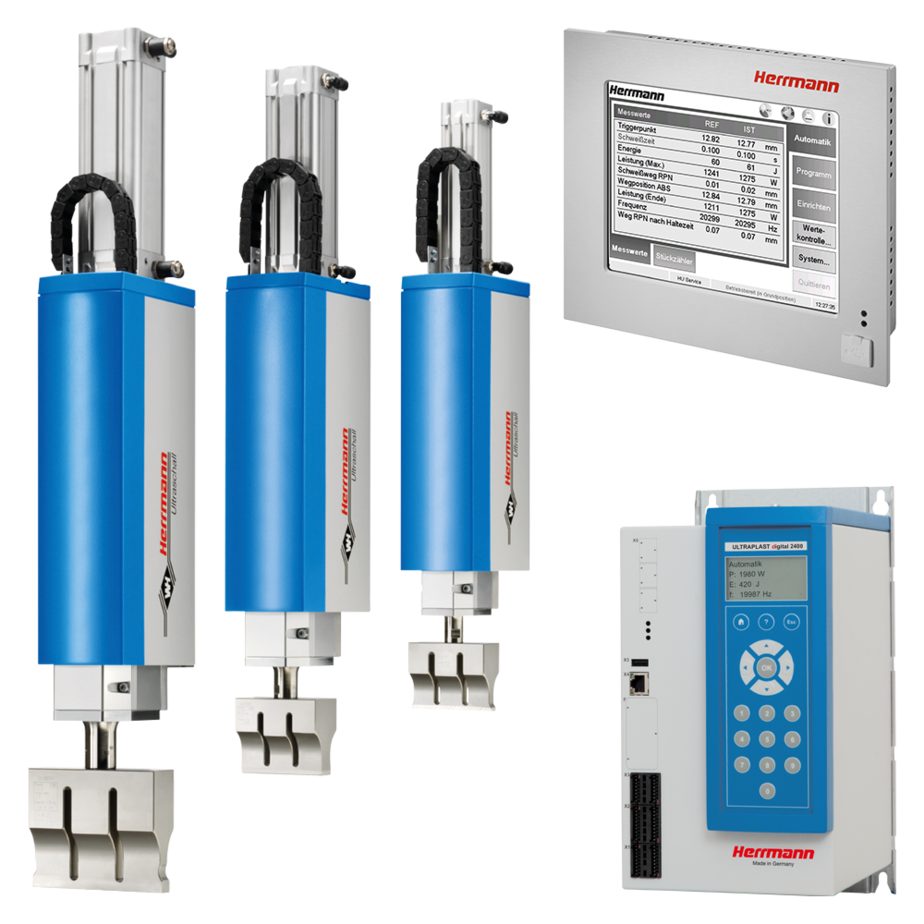

SLIMLINE LOGIC

ハーマン・ウルトラソニックがこのシステムクラスで標準として提供している精密ガイドレールと不可欠なプロポーショナルバルブおよび位置測定技術を備えたソリッドコンソール構造により、オートメーションにおける反復可能な溶着結果が実現します。超音波溶着システムの動作および溶着プロセスの監視は、コンパクトな5.7インチタッチパネル上で実行され、省スペースを実現しながら、オートメーションラインに統合できます。

  • スリムで強固なシステム構造
  • 統合型コントローラー:LOGICコントロール
  • PropControl:プロポーショナルバルブ技術
  • 位置測定システム技術
  • わかりやすい配置のタッチパネル

LOGICコントロール  – ユニコード対応タッチパネルで初心者にも簡単です。さらに、パスワード保護およびパーツカウンターが標準装備されています。わかりやすい構成の5.7インチのタッチパネルが簡単なパラメーター化と溶着プロセスの制御を可能にします。

  • 5種類の操作モード
  • 操作デバイス モノクロ5.7インチタッチパネル
  • 16個のアプリケーションメモリー
  • メモリーあたり50件の保存溶着
VE SLIMLINE LOGIC 20 kHz 35 kHz
発振器の出力 [W] 1600 / 2400 / 4800 / 6200 1200
溶着圧力最小/最大* [N] *(8 bar) 70 / 2350 30 / 590
ストローク [mm] 25 / 50 / 100 25 / 50 / 100
外形寸法 (W x H x L*) [mm] *ホーンなし 105 / 107 / 696 90 / 135 / 548
操作デバイス モノクロ5.7インチタッチパネル モノクロ5.7インチタッチパネル
操作モード 5 5
アプリケーションメモリー数 50/メモリー 50/メモリー
外部機能の制御(オプション) 最大2 最大2

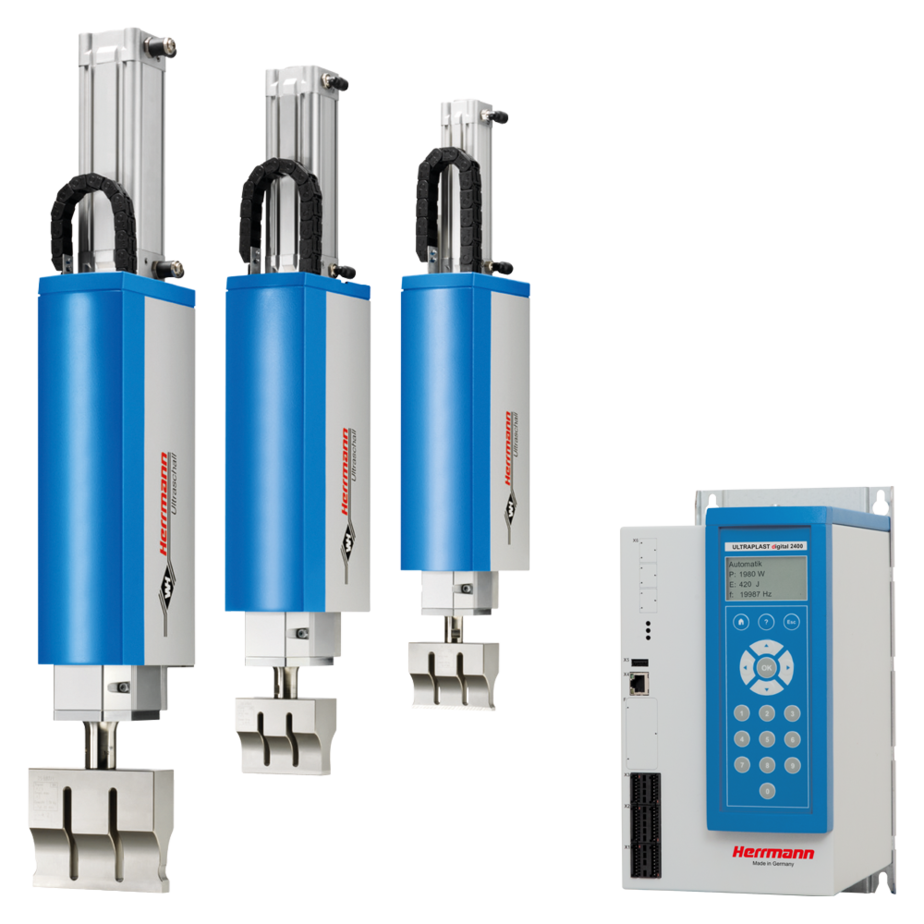

SLIMLINE SOLID

対応するアプリケーションに応じて、ハーマンは以下の2種類の機械タイプを提供します:位置測定システム搭載VE SLIMLINE SOLID STEおよびVE SLIMLINE SOLID SDM。いずれのタイプも、プロポーショナルバルブ技術とデジタル高性能発振器を搭載しています。これらの基本システムは、100%の品質の溶着を実現するために必要な機能をすべて備えています。アクチュエーターと発振器のコンパクトなデザインは、最小限のスペースで最高の超音波品質を実現します。

  • 小型・薄型設計
  • システム統合コントローラー:SOLIDコントロール
  • PropControl:プロポーショナルバルブ技術
  • 位置測定システム(SOLID SDM)付きシステムバリエーション
  • データ交換用USBインターフェース

SOLIDコントロールにより、超音波溶着を必要最低限まで減らすことができます。SOLIDコントロールSTEは、時間、電力、およびエネルギーの3つの溶着モードを有する基本モデルです。SOLIDコントロールSDMにも追加の操作モード(距離と奥行)が搭載されています。

  • 3種類の操作モード:コントローラーSOLIDコントロールSTEの時間、電力、エネルギー
  • プラス2操作モード:SOLIDコントロールSDMにおける距離と奥行
  • ユニコード対応のマトリックス表示付きキーパッドによる操作
  • 8つのアプリケーションメモリー
VE SLIMLINE SOLID SDM 20 kHz SDM 35 kHz STE 20 kHz STE 35 kHz
発振器の出力 [W] 900 / 1600 / 2400 / 4800 / 6200 1200 900 / 1600 / 2400 / 4800 / 6200 1200
溶着圧力最小/最大* [N] *(8 bar) 70 / 2350 30 / 590 70 / 2350 30 / 590
ストローク [mm] 50 / 100 50 / 100 50 / 100 50 / 100
外形寸法 (W x H x L*) [mm] *ホーンなし 105 / 170 / 696 90 / 135 / 548 105 / 170 / 696 90 / 135 / 548
操作デバイス 128 x 64 マトリックス(モノクロ) 128 x 64 マトリックス(モノクロ) 128 x 64 マトリックス(モノクロ) 128 x 64 マトリックス(モノクロ)
操作モード 5 5 3 3
アプリケーションメモリー数 8 8 8 8

ハーマンでは、多彩なアクチュエータを揃え、実績あるシリーズ機の特性や装備をすべて提供しています。アクチュエータで強調したいのは、コンパクトなデザインと堅牢な超音波コンポーネンツです。溶着圧力のレベルに関係なく、ハーマン・ウルトラソニックのモジュールシステムは、機械メーカーやオートメーションの専門家に包括的な統合パッケージを提供します。一貫したシステムで構成された機能的なユニットで、生産ラインのスムーズな立上げを可能にします。豊富なアクセサリーやオプションを備えた超音波装置です。

個別システム追加

  • 個々の装置デザイン
  • 調整とアッセンブリシステム
  • 動作モニター用のマウントソリューション
  • 品質保証用の追加のソフトウェアのパッケージ
  • 補助ツール
  • フィールドバスインターフェース
  • ULTRACAREスペアパーツパッケージ
