パッキングシール

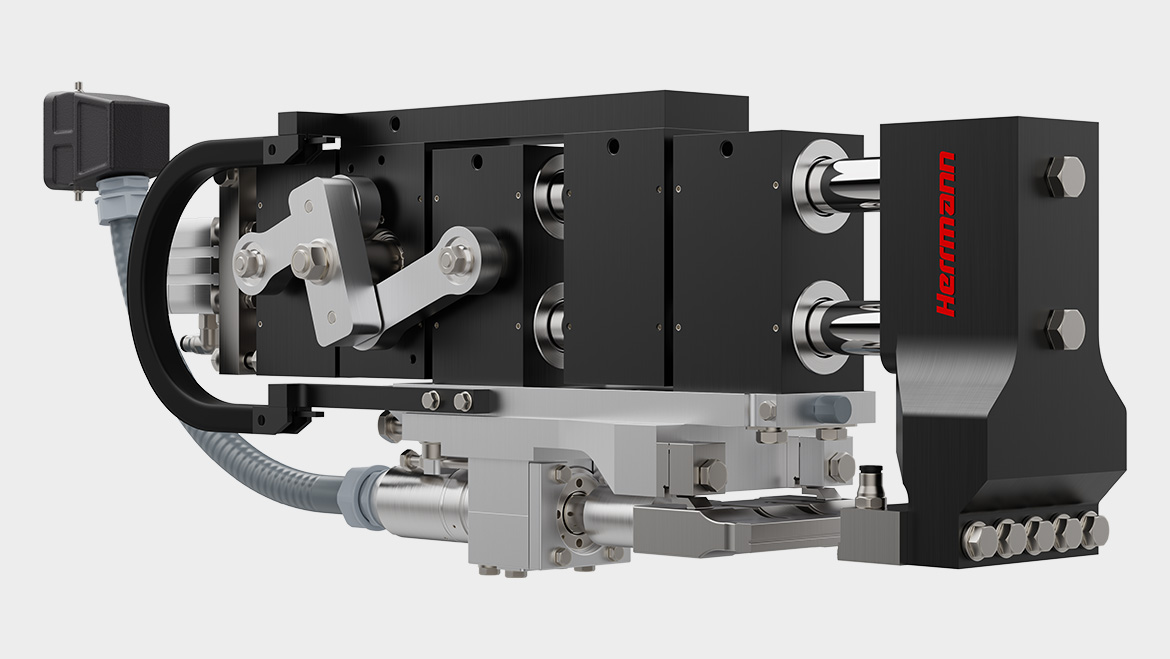

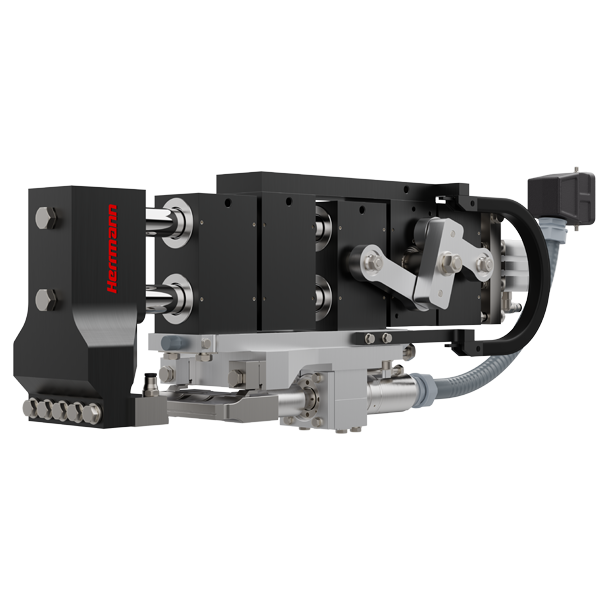

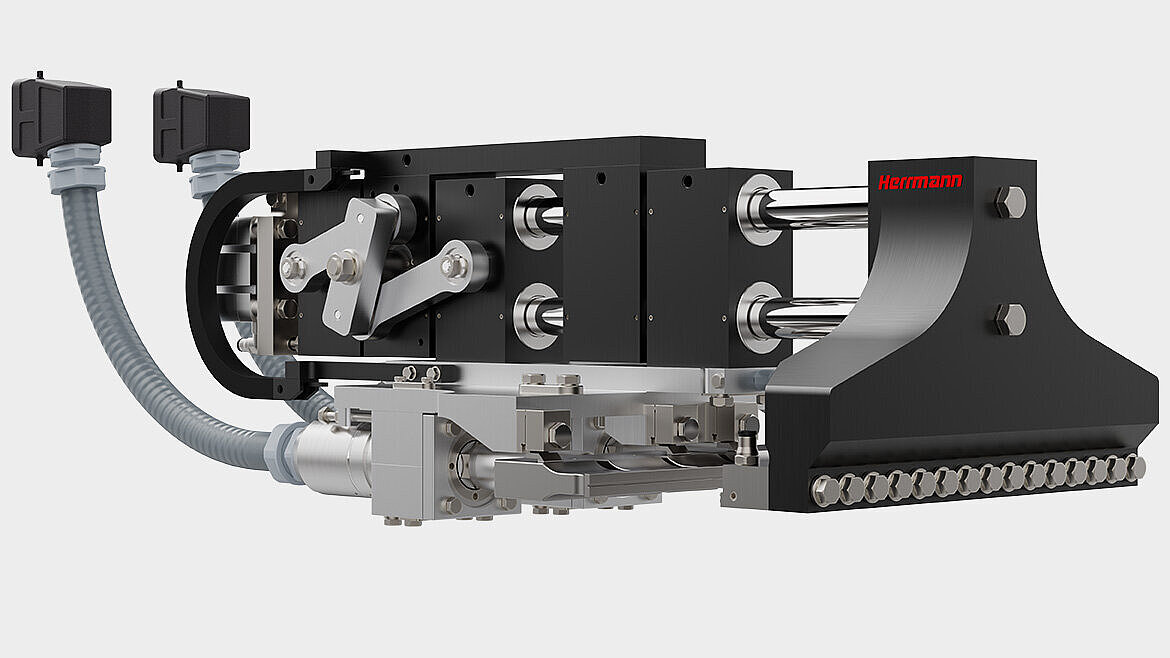

TSMトップシール・モジュール

ハーマンのトップシール・モジュールは、市場での1,000台を超えるトップシール・ステーションでの経験をもとに作られたものです。モジュラーデザインを採用しているため、さまざまなパッキング装置に対して設定可能です。

動作周波数30、35 kHz
最長シーリング長207mm
最大シーリング力1200 N

ハーマンのPACKLINEモジュールは、強力な気密性を実現しています。熱源を使用しない為、ライン停止時の焦げや火災のリスクもありません。トップシール・モジュールは新しい機械への組み込み、または既存のマシーンデザインへの後付けに最適です。保護等級IP65/67設計のツールを備えたトップシール・モジュールは、高度な洗浄能力を要求する湿潤環境での使用にも適しています。

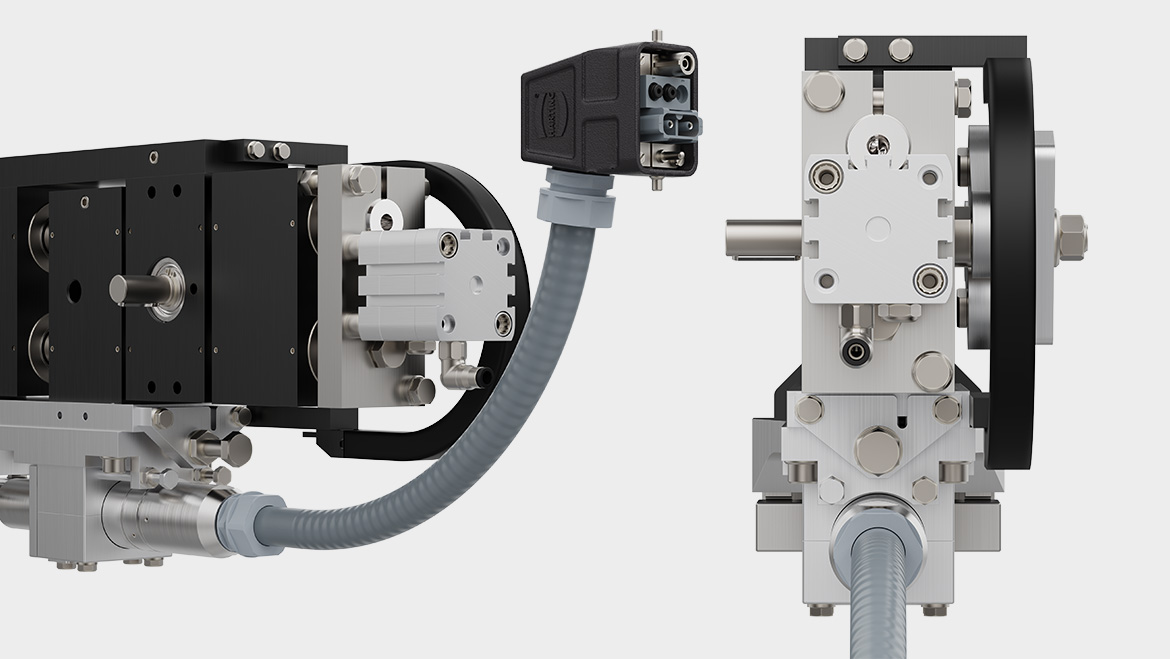

トップシール・モジュールには空圧発生装置が組み込まれており、自由度の高いドライブコンセプトを提供しています。空圧ドライブと電動ドライブを駆動軸に取り付けることができます。パッキング装置の主駆動軸と機械的に結合することも可能です。さまざまなアッセンブリコンディションを満たすため、モジュールの左右どちらかにドライブを据付けられます。これはマルチラインシステムの場合に特に便利です。

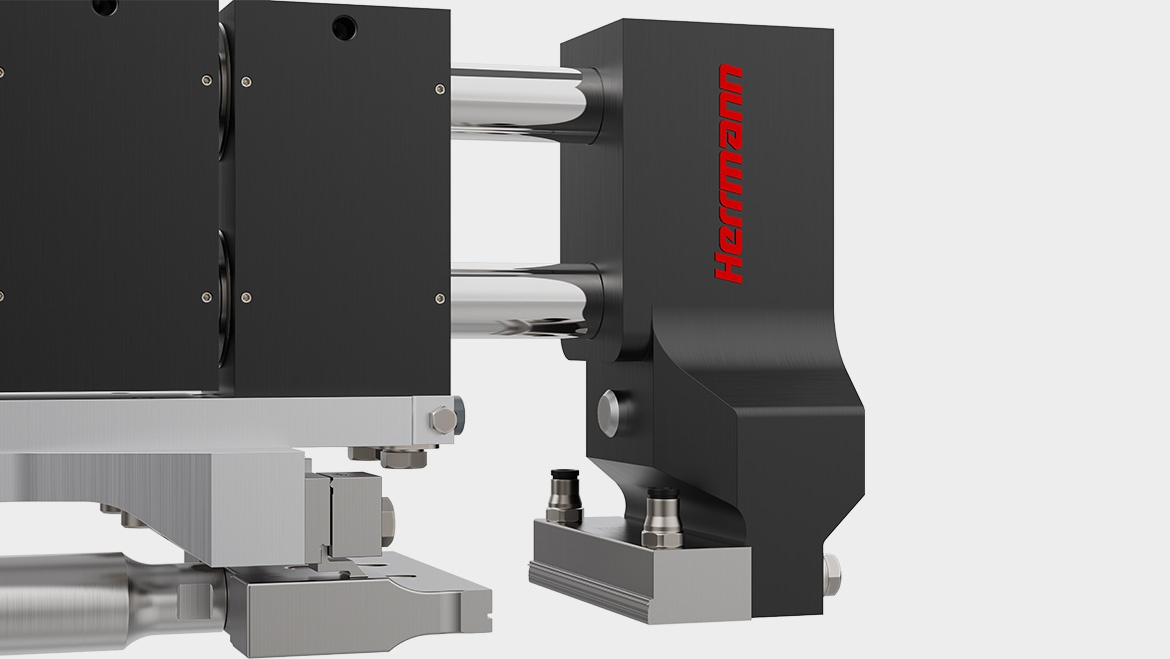

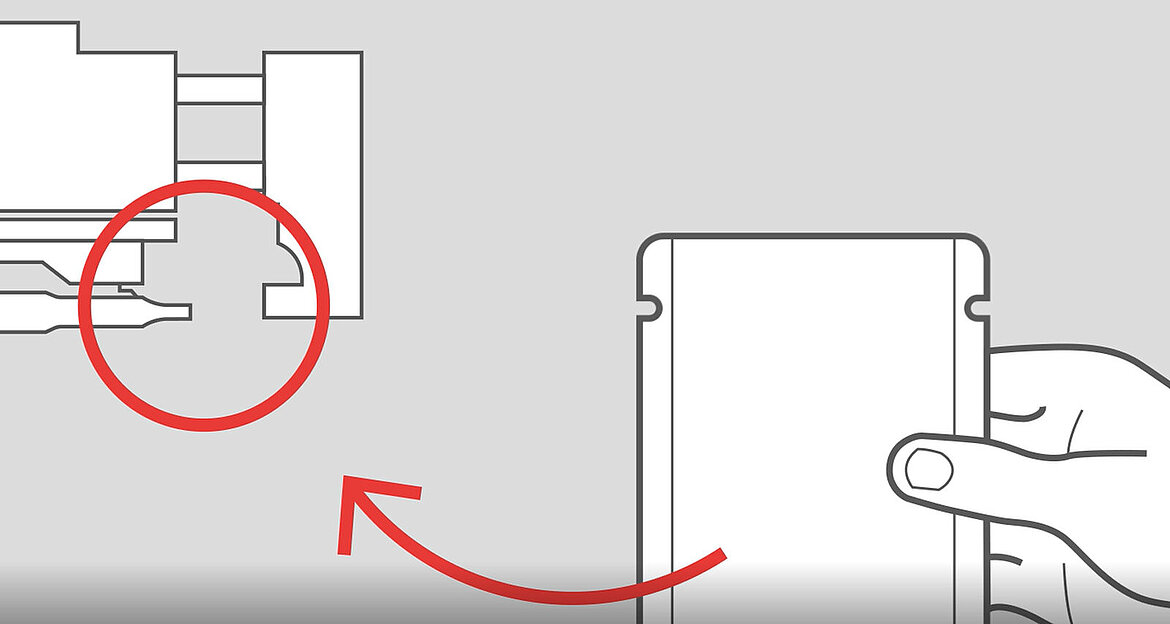

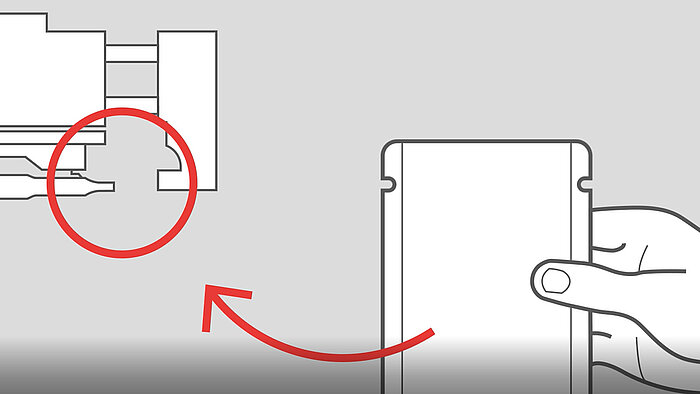

空圧シリンダーを内蔵しているため、シーリングツールを接触させることですぐにシーリング力を得ることができます。このように組み込みを行うことによって、安全性の高いプロセスでパウチをシーリングしつつ、高速な機械処理を実現しています。

ドライブを柔軟に選択可能
設定可能な装置
組み込み機能により短いサイクルタイムで安全性の高いシーリングを実現

トップシール・モジュール TSM	30 kHz	35 kHz
発振器の出力 [W]	1800	1200
最大溶着圧力 [N] (6 bar)	750/1200	750/1200
最大シーリング長 [mm]	207	135
最大開口幅 [mm]	50/100	50/100
ドライブのコンフィグレーション	左右	左右

HDM ProcessControl

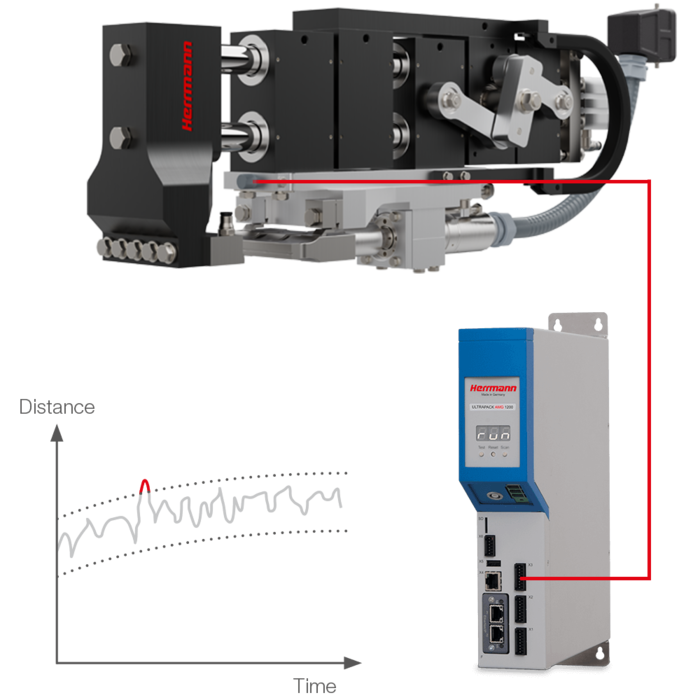

「高精度距離測定」機能の品質管理機能によりシーリングステーションで問題のあるパウチの状態を識別し、欠陥のあるパウチを排除します。TSM内蔵のHDMセンサーがシーリングツールの距離を判断します。この信号は超音波発振器で直接評価され、非常に高い評価速度を実現します。これは特に高速パッキングシステムで有利です。スマートな発振器管理機能により、温度による影響を相殺します。これにより、機械の稼働時間全体を通して一定の品質管理が保証されます。

識別可能な不良状態

二重パウチ
折り込みパウチ
シール部の固形生成物
パウチの欠損

顧客のメリット

実際の歩留まり（下流工程）における不良パウチの削減
品質管理の労力を削減
長い耐用年数を確保するためツールの金属接触を防止

超音波シーリングテクノロジーの特長

シール部に夾雑物があっても気密性が高く強力なシーリングを実現
加熱不要なシーリングツールにより短時間で起動可能
コールドシールツールにより充填中の製品を保護
組み込みの品質管理機能
保護等級IP65/67に対応し湿式洗浄に最適

応用エンジニアリング

アプリケーション例

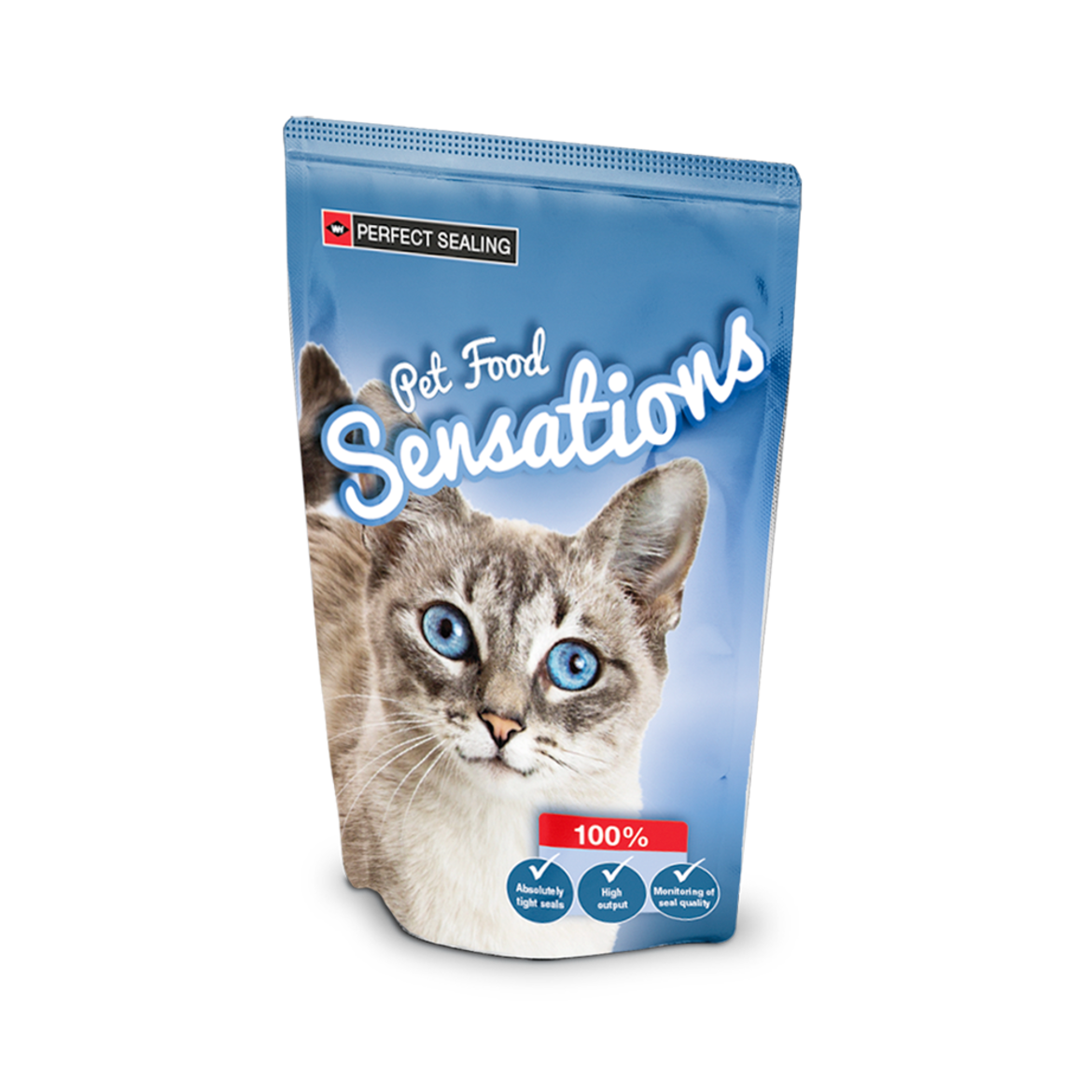

水分を含むペットフード
調理済み食品
塩漬けキャベツ / 赤キャベツ

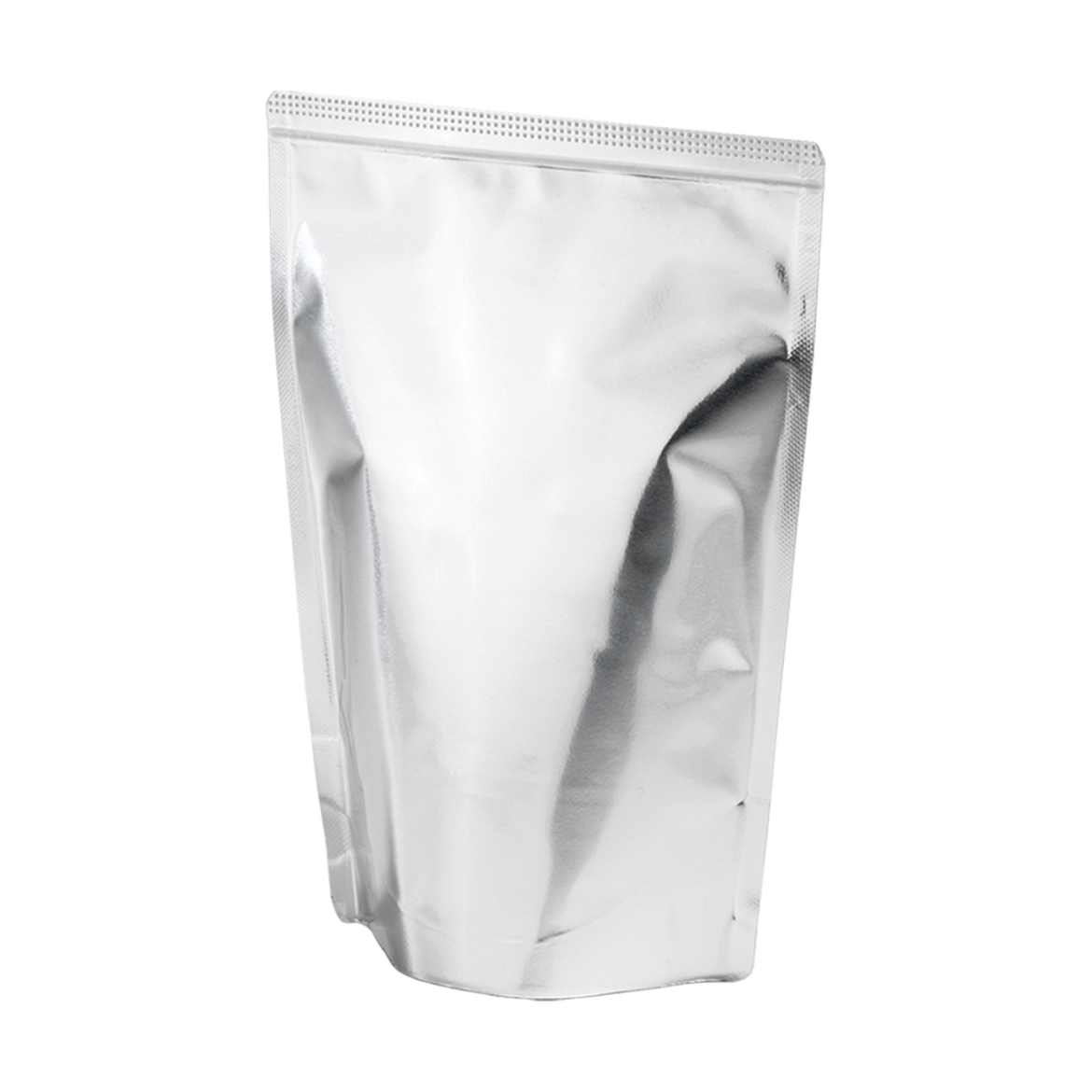

飲料
ハーブおよびスパイス

Preview

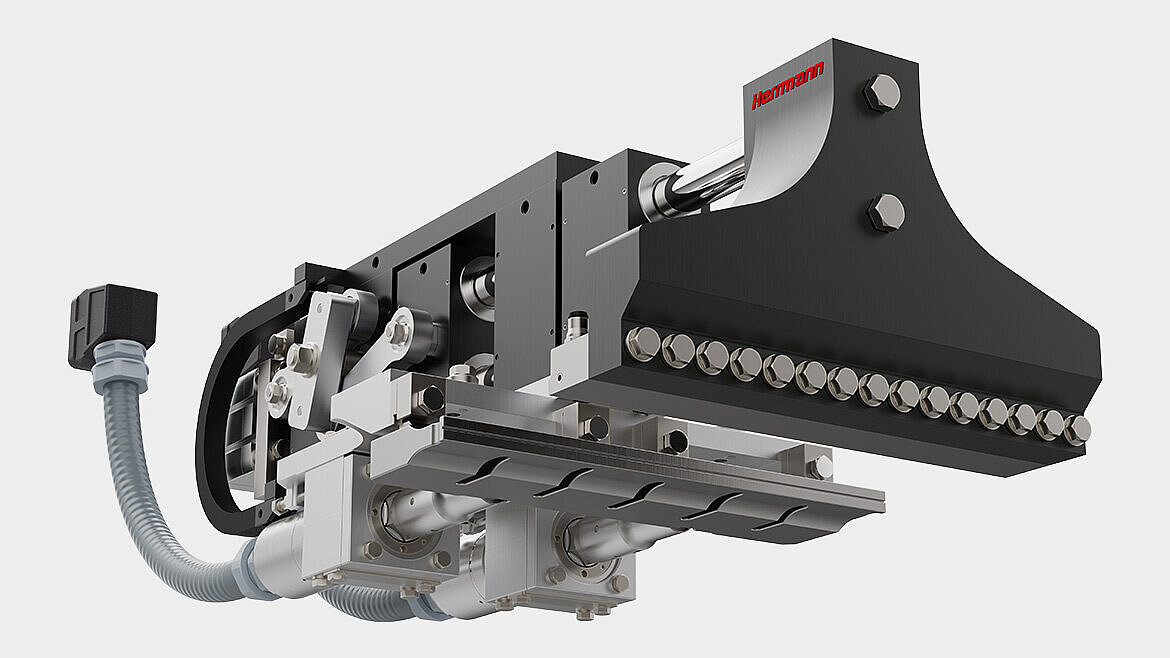

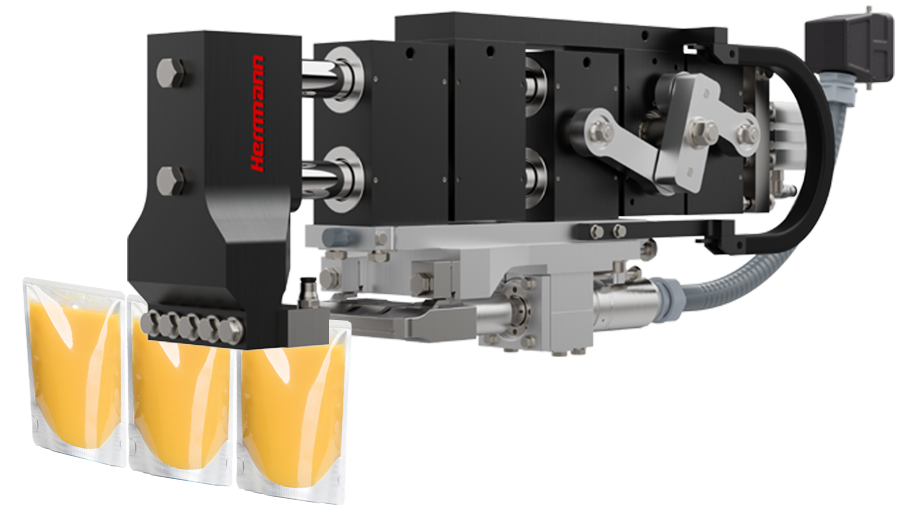

1つで3台のステーション：COS付きの新規トップシール・モジュール

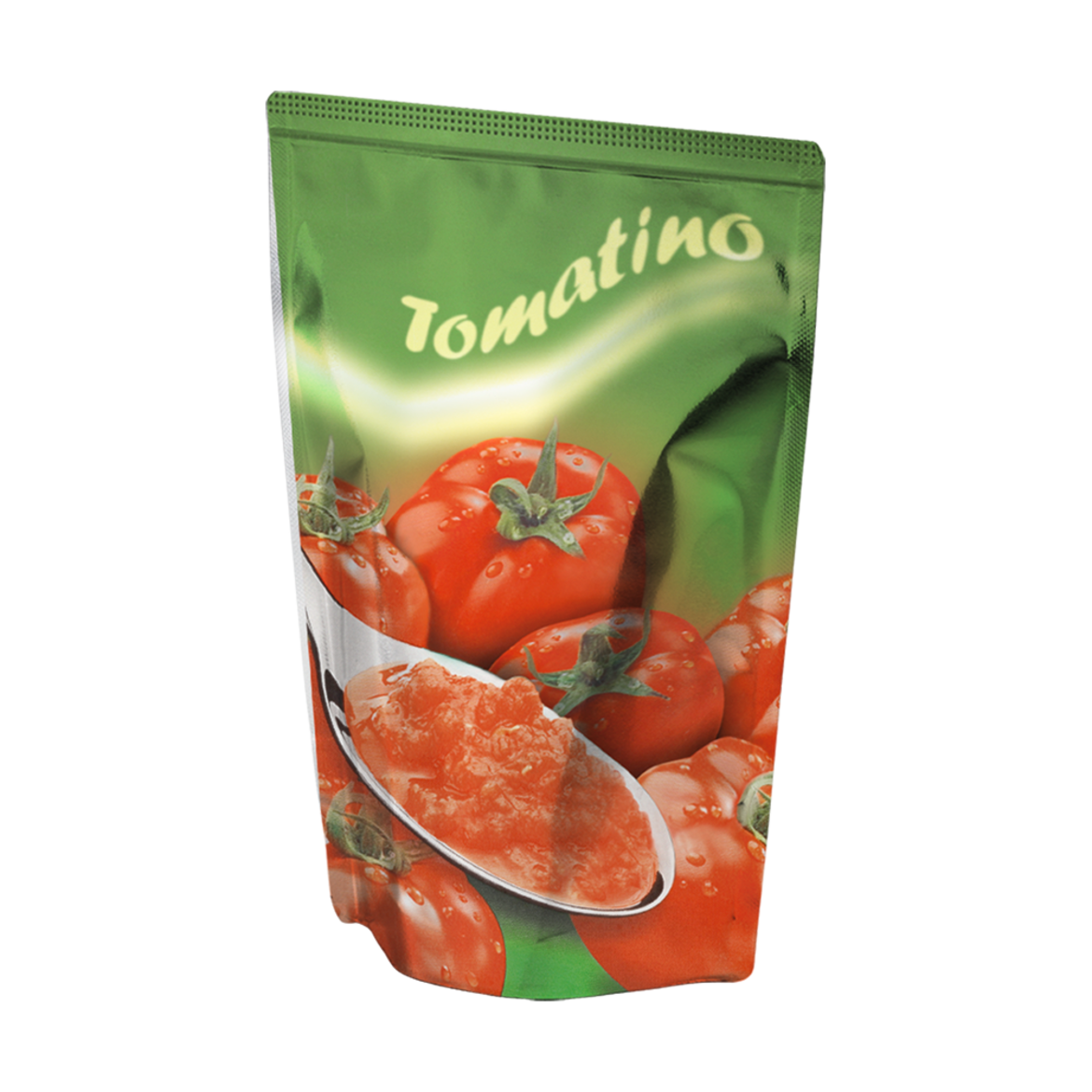

コンパクトなソリューションの活用により、不要なパッキング装置ステーションを削減し、持続可能な目標達成に貢献します。トップシール・モジュール TSM用の新しいコスメティックシールのアップグレードCOSを導入することで、将来的には1台のステーションで、気密性の高いコスメティックシール付きのスタンド型パウチを作成できます。効率的な超音波技術により、冷却ステーションを除去すると同時に、エネルギー消費と廃棄物を自動的に削減することができます。
